Звездочка специального стандарта со ступицей для цепи: 08B-1, 1/2" x 5/16", Z=16 09SB016 ISKRA

Артикул

09SB016-ISKRA

Базовая единица

шт

Производитель

ISKRA

Вес, кг

0,30

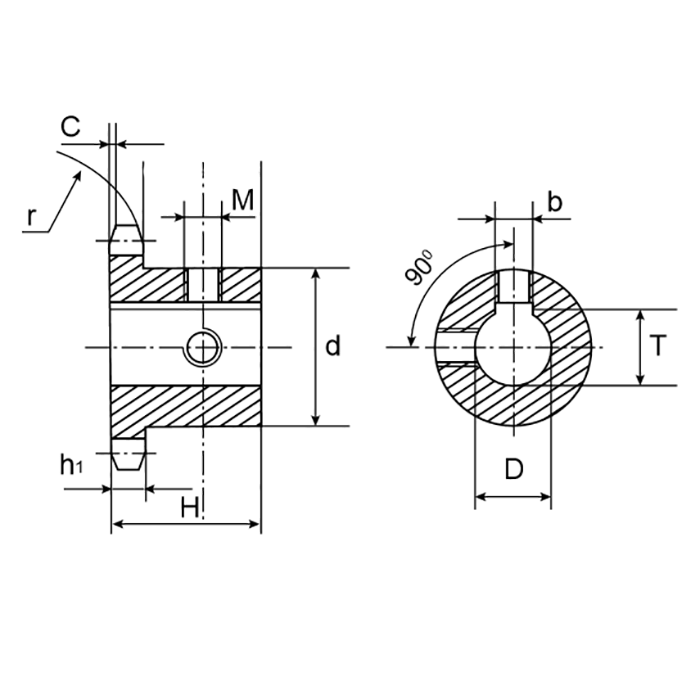

Высота шпоночного паза T, мм

2,8

Диаметр внутреннего отверстия D, мм

Диаметр ступицы d, мм

Диаметр делительной окружности z1 Dp, мм

65,1

Диаметр наружный звездочки z1 De, мм

69,5

Материал

сталь C45E

Количество рядов

Метрическая резьба стопорного винта M, мм

Количество зубьев

Для цепи

08B-1

Радиус зуба звездочки r, мм

Общая ширина H, мм

Посадка на вал

стопорный винт м5, шпонка 6х2,8

Ступица

да

Ширина фаски зуба C, мм

1.3

Ширина зуба h1, мм

7.2

Ширина шпоночного паза b, мм

Каталог

PDF 0.47 Мб

Если вы не нашли нужный товар или заказываете больше одной единицы, наша служба поддержки к вашим услугам. Менеджер проверит наличие, рассчитает стоимость и оформит всё для вас.

Способы оформления заказа для юридических лиц:

На почту: sale@technobearing.ru (пришлите список и реквизиты)
По телефону: 8 (812) 409-50-12 (назовите менеджеру, что нужно)
Через корзину: Выберите «Юридическое лицо» и загрузите карточку компании

После оформления мы вышлем счёт, забронируем товар и отправим его в любой регион России.

1. Банковской картой онлайн

Вы можете оплатить заказ прямо на сайте с помощью банковской карты.

Выбор способа оплаты: Выберите опцию «Банковской картой онлайн».
Переход к платёжной странице: После подтверждения заказа вы будете перенаправлены на защищённую страницу.
Оплата: Следуйте инструкциям на экране.
Подтверждение: Получите уведомление об оплате на e-mail.

2. Наличными при получении (только со склада в СПб)

Оплата возможна только при самовывозе. Убедитесь в графике работы склада.

3. Оплата через квитанцию

Как это работает:

Распечатайте квитанцию или перепишите её вручную.
Оплатите в любом банке.
Сохраните квитанцию до подтверждения заказа.

Условия поставки:

Отгрузка товара производится после подтверждения поступления оплаты.
Платёж идентифицируется по поступившей в банк квитанции.

Примечание: ООО «Техноберинг» не гарантирует срок зачисления платежа — уточните детали в вашем банке.

4. Оплата по счёту

Для оплаты по счёту необходимо предоставить корректные реквизиты компании.

Звездочка специального стандарта со ступицей для цепи: 08B-1, 1/2" x 5/16", Z=16 09SB016 ISKRA – это однорядная звездочка, произведенная из стали С45Е. Применяется в цепной передаче с однорядной цепью 08B-1.

Звездочка специального стандарта отличается от звёздочек для приводных систем стандартных моделей «специальным стандартом», определяющим тип посадки элемента на вал или на ось. Это уникальная крепежная система, использующая специальные допуски и шпоночную фиксацию. Прошедшая индукционную закалку (значение твердости 45-55 HRC), звездочка специального стандарта имеет шпоночный паз, проходящий по центральной линии зуба, что и является главной отличительной особенностью данного элемента. Она имеет в ступице два резьбовых отверстия под зажимные винты (винты поставляются в комплекте).

Количестве зубьев – 16.

Ширина зуба – 7,2 мм.

Диаметр внутреннего отверстия – 20 мм.
