Звездочка специального стандарта со ступицей для цепи: 08B-1, 1/2" x 5/16", Z=12 09SB512 ISKRA

Артикул

09SB512-ISKRA

Базовая единица

шт

Производитель

ISKRA

Внутренняя ширина звена цепи, мм

7,75

Вес, кг

0,15

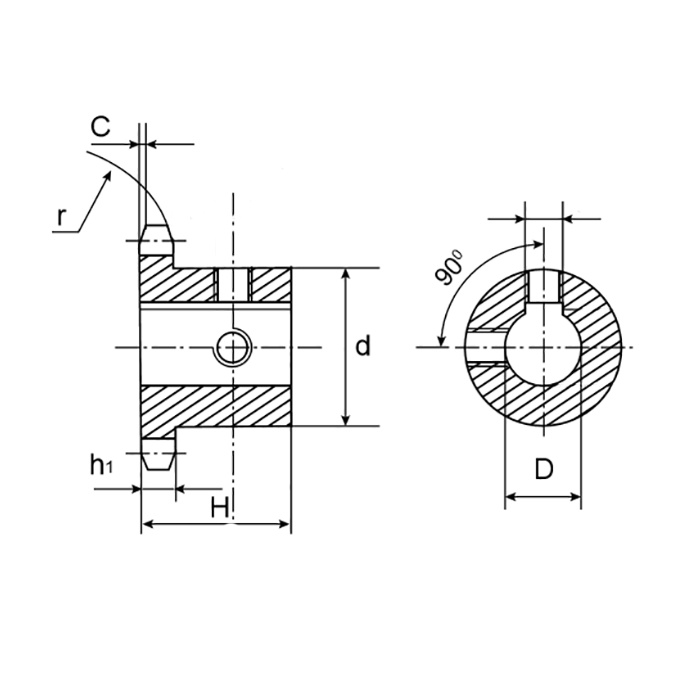

Высота шпоночного паза T, мм

3,3

Диаметр внутреннего отверстия D, мм

Диаметр ступицы d, мм

Диаметр делительной окружности z1 Dp, мм

49,07

Диаметр наружный звездочки z1 De, мм

Диаметр ролика цепи, мм

8,51

Материал

сталь C45E

Количество рядов

Метрическая резьба стопорного винта M, мм

Количество зубьев

Для цепи

08B-1

Радиус зуба звездочки r, мм

Общая ширина H, мм

Размер цепи, дюйм

0,5x0,3125

Посадка на вал

стопорный винт м6, шпонка 8х3,3

Размер цепи

1/2 in x 5/16 in

Ступица

да

Шаг, мм

12.7

Ширина фаски зуба C, мм

1.3

Ширина зуба h1, мм

7.2

Ширина шпоночного паза b, мм

Каталог

PDF 0.47 Мб

Если вы не нашли нужный товар или заказываете больше одной единицы, наша служба поддержки к вашим услугам. Менеджер проверит наличие, рассчитает стоимость и оформит всё для вас.

Способы оформления заказа для юридических лиц:

На почту: sale@technobearing.ru (пришлите список и реквизиты)
По телефону: 8 (812) 409-50-12 (назовите менеджеру, что нужно)
Через корзину: Выберите «Юридическое лицо» и загрузите карточку компании

После оформления мы вышлем счёт, забронируем товар и отправим его в любой регион России.

1. Банковской картой онлайн

Вы можете оплатить заказ прямо на сайте с помощью банковской карты.

Выбор способа оплаты: Выберите опцию «Банковской картой онлайн».
Переход к платёжной странице: После подтверждения заказа вы будете перенаправлены на защищённую страницу.
Оплата: Следуйте инструкциям на экране.
Подтверждение: Получите уведомление об оплате на e-mail.

2. Наличными при получении (только со склада в СПб)

Оплата возможна только при самовывозе. Убедитесь в графике работы склада.

3. Оплата через квитанцию

Как это работает:

Распечатайте квитанцию или перепишите её вручную.
Оплатите в любом банке.
Сохраните квитанцию до подтверждения заказа.

Условия поставки:

Отгрузка товара производится после подтверждения поступления оплаты.
Платёж идентифицируется по поступившей в банк квитанции.

Примечание: ООО «Техноберинг» не гарантирует срок зачисления платежа — уточните детали в вашем банке.

4. Оплата по счёту

Для оплаты по счёту необходимо предоставить корректные реквизиты компании.

Звездочка специального стандарта со ступицей для цепи: 08B-1, 1/2" x 5/16", Z=12 09SB512 ISKRA – это однорядная звездочка, произведенная из стали С45Е. Применяется в цепной передаче с однорядной цепью 08B-1. Данный тип звездочек отличается от стандартных моделей звёздочек для приводных систем «специальным стандартом», определяющим тип посадки элемента на вал или на ось. Под этим термином подразумевается уникальная крепежная система, использующая специальные допуски и шпоночную фиксацию. Прошедшая индукционную закалку (значение твердости 45-55 HRC), звездочка специального стандарта имеет подготовленное отверстие для посадки на вал со шпоночным пазом, проходящим по центральной линии зуба, что и является главной отличительной особенностью данного элемента. Она имеет в ступице два резьбовых отверстия под зажимные винты (винты поставляются в комплекте).

Количестве зубьев – 12.

Шаг – 12,7 мм.

Внутренняя ширина звена цепи – 7,75 мм.

Радиус зуба – 13 мм.

Посадка на вал – стопорный винт М6, шпонка 8х3,3.

Диаметр внутреннего отверстия – 25 мм.
