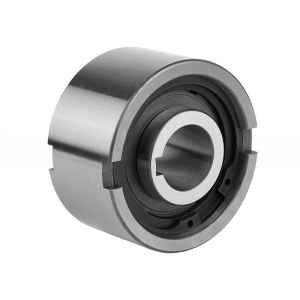

Обгонные муфты серии UF
Одним из важнейших элементов современных трансмиссий являются так называемые обгонные муфты, представленные в рамках серии UF в интернет-магазине «Техноберинг». Данное устройство защищает трансмиссионную систему от обратной передачи вращающего момента. Характеризуясь простой конструкцией и не требуя задействования управляющего привода, обгонные муфты получили широкое распространение во многих видах оборудования и механизмов, а также в конструкции транспортных средств различного назначения.
Особенности конструкции

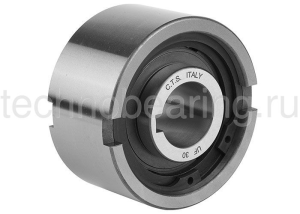

Конструкция муфт свободного хода, относящихся к серии UF, характеризуется наличием двух шпоночных пазов. Не относясь к самоцентрирующемуся типу элементов, рассматриваемые обгонные муфты устанавливаются вместе с одним или двумя подшипниками, позволяющими обеспечить централизованное вращение внешнего кольца относительного кольца внутреннего. При этом крутящий момент будет передаваться на внутреннее кольцо с помощью шпонки, а на внешнее кольцо – с помощью внешних пазов. Большое значение при использовании обгонных муфт серии UF будет иметь допуск вала (h6 или j6), а также посадочные допуски (H7 или G7). При неиспользовании внешних пазов, необходимо ориентироваться на посадочный доступ K6.
Преимущества
К преимуществам использования обгонных муфт серии UF, помимо основного функционального предназначения элемента, можно отнести существенное упрощение конструкции оборудования или агрегата, обеспеченное установкой в систему одного единственного малогабаритного элемента. При этом муфта сможет срабатывать в автоматическом режиме, не нуждаясь в задействовании дополнительного управляющего привода. Сам элемент отличается простотой конструкции, представляя собой деталь из трех основных частей: внешняя обойма с пазами, внутренняя обойма, а также пружины и ролики внешней обоймы. Это позволяет обеспечить муфтам безотказность и долгосрочность применения.
Практика использования
Обратите внимание, что при использовании обгонных муфт серии UF необходимо обеспечить соосность валов, что гарантирует эффективность применения изделия, а также повысит срок его службы. Выбор рассматриваемой муфты должен учитывать диаметр отверстия под вал, наружный диаметр, а также ширину изделия. Данные параметры вы сможете узнать в описании к той или иной муфте, а также указать их в быстром фильтре, призванном сократить поисковую выдачу в ассортименте интернет-магазина «Техноберинг».
