Одинарные шарикоподшипники этого типа пригодны для того, чтобы воспринимать односторонние осевые нагрузки и могут односторонне фиксировать положение вала; радиальную нагрузку они не воспринимают.
Упорный шариковый подшипник одинарный содержит тугое кольцо с дорожкой качения, устанавливаемое на вал, комплект шариков с сепаратором, а также свободное кольцо с дорожкой качения, устанавливаемое в корпус. Свободное кольцо может иметь плоскую или сферическую опорную поверхность. Подшипники со сферическим свободным кольцом могут компенсировать начальный перекос, если их использовать совместно с подкладным кольцом, имеющим соответствующею сферическую поверхность. Сферическое подкладное кольцо необходимо закладывать отдельно.
Подшипники этого типа являются разъемными, их монтаж прост, так как элементы можно монтировать индивидуально.
Упорный шариковый подшипник двусторонний может воспринимать двусторонние осевые нагрузки и соответственно использоваться для двусторонней фиксации вала. Они не должны подвергаться радиальной нагрузке.
Такие подшипники содержат одно тугое кольцо с дорожкой качения на каждой поверхности кольца, два комплекта шариков с сепараторами, а также два свободных кольца с дорожкой качения. Свободные кольца могут иметь плоскую или сферическую опорную поверхность. Подшипники со сферическими свободными кольцами корпуса могут компенсировать начальные перекосы, если они применяются совместно с подкладными кольцами, имеющими соответствующую сферическую поверхность.
Сепаратор. Подшипники этого типа являются разъемными. Свободные кольца и комплекты шариков и сепаратора - такие же, как у соответствующих одинарных подшипников.
Перекос. Упорный шариковый подшипник с плоскими свободными кольцами корпуса не допускает работу с каким-либо угловым перекосом между валом и корпусом. Подшипники со сферическим свободным кольцом, как правило, оснащается сферическим подкладным кольцом, чтобы обеспечить возможность компенсации начальных ошибок в соосности между опорными поверхностями в корпусе и на валу.
Внутренний диаметр от 10мм до 300мм

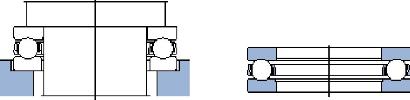

СЕРИЯ 522...
СЕРИЯ 511..,512…513..
| Обозначение | Исполнение | |
| 511... | Стальной сепаратор | |
| 511... | М | Латунный сепаратор |
| 512... | ||
| 513... | ||
| 522... |
