Технические характеристики
• Материал корпуса: Выпрямленная сталь С40.
• Подшипники: радиально-упорные подшипники NBS размерной серии ISO 02 (равноценный код: FAG 76020) угол контакта 60.
• Класс точности: Сокращенные допуски в классе точности ISO Р4 соответствующему классу IS0 P4S.
• Преднатяг: Подшипники изготовлены в универсальном исполнении. Значения преднатяг а указаны в следующей таблице и соответствуют высоким значениям преднатяга.
Могут также поставляться парами и двойными парами со значениями преднатяга, произведенными на заказ.
• Сила затягивания: При наличии излишней силы затягивания, кольца подшипников подвергаются эластическому изменению формы, вызывающему увеличение силы преднатяга и уменьшение срока службы. Значение силы затягивания можно рассчитать с помощью приведенной ниже таблицы.
• Допуски: Допуски обработки и монтажные размеры приводятся в следующих таблицах:
| СПРАВОЧНЫЕ ЗНАЧЕНИЯ ДЛЯ ОБРАБОТКИ ВАЛОВ | |||||||
| Номинальный размер вала (d) | Размеры в (мм) | ||||||
| Сверх | 10 | 18 | 30 | 50 | |||
| до | 10 | 18 | 30 | 50 | 80 | ||
| Одинарные упорные шарикоподшипники с угловым контактом | |||||||
| 0 | 0 | 0 | 0 | ||||
| Смещение (d) | -9 | -11 | -13 | -15 | |||
| Точность цилиндрической формы | t1 | 2,5 | 2,5 | 3 | 4 | ||
| Осевая точность вращения | t3 | 2,5 | 2,5 | 3 | 4 | ||
| Среднее значение шероховатости | Ra | 0,4 | 0,4 | 0,4 | 0,4 | ||

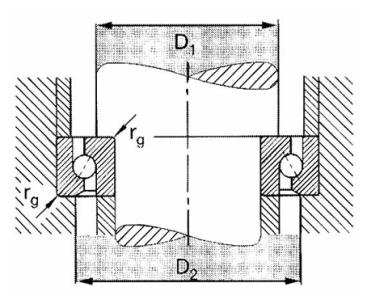

| Вал | Подшипник типа NBS204714 АС (равнозначный Fag 76020) |
||
| Отверстие | D1 | D2 | rg |
| mm | mm | mm | max |
| 12 | 17 | 27 | 0,6 |
| 15 | 20,5 | 30 | 0,6 |
| 17 | 23 | 34,5 | 0,6 |
| 20 | 27,5 | 39,5 | 0,6 |
| 25 | 32 | 45 | 1 |
| 30 | 39,5 | 52,5 | 1 |
| 35 | 46,5 | 60,5 | 1 |
| 40 | 53,5 | 69,5 | 1 |
| 45 | 57 | 73 | 1 |
| 50 | 63 | 79 | 1 |
• Уплотнения: Пластинчатые сегменты fey с 3 расширительными кольцами типа FK3AS изготовлены из стали под пружины С75, создают классическое лабиринтовое уплотнение.
• Смазка: Консистентная смазка на основе литийного мыла, с добавками ЕР как, например, смазка ARCANOL L 135V, густота 2, С-40+ 150. Опоры поставляются с предварительно залаженной смазкой, в количестве, указанном в приведенной ниже таблице.
| Количество смазки для однорядных радиально-упорных шариковых подшипников. | ||||
| Обозначение Fag | 7602020TVP | 7602025TVP | 7602030TVP | 7602035TVP |
| Смазка г. | М2 | 1,95 | 2,65 | 3,7 |
| Обозначение Fag | 7602040TVP | 7602045TVP | 7602050TVP | |
| Смазка г. | 4,45 | 5,35 | 6,5 | |
Принадлежности: Выпрямленные прецизионные гайки с креплением установочными винтами, серия ZM.
| ИСПОЛНЕНИЕ УЗЛА С ФЛАНЦЕВОЙ КАССЕТОЙ |
ТАБЛИЦА СООТВЕТСТВИЯ | ||||
| ТИП | ОПИСАНИЕ | ТИП NBS | SNFA | FAFNIR | RHP |
| NBS FD | ФЛАНЦЕВЫЙ С 2 ПОДШИПНИКАМИ 'O' |
||||
| NBS FD | BSDU DD | BSBUD | BSCUD | ||
| NBS FQ | ФЛАНЦЕВЫЙ С 4 ПОДШИПНИКАМИ 'О' |
||||
| NBSFQ | BSQUTDT | BSBUQ | BSCUQ | ||
| NBS FDX | ФЛАНЦЕВЫЙ С 2 ПОДШИПНИКАМИ 'X' |
NBS FDX | BSDU FF | - | - |
| NBS FQX | ФЛАНЦЕВЫЙ С 4 ПОДШИПНИКАМИ 'X' |
NBS FQX | BSQU TFT | - | - |
| ИДЕНТИФИКАЦИОННЫЙ КОД | |||||
| NBS | F | D | X | 030 | преднатяг от N |
| МАРКА | ФЛАНЦЕВОЕ ИСПОЛНЕНИЕ |
D=2 ПОДШИПНИКА Q=4 ПОДШИПНИКА |
ОТВЕРСТИЕ ПОДШИПНИКА |
Без номера: исполнения преднатяга. Универсальный |
|
| Без кода исполнения 'O' |
020 = 20 ММ | ||||
| 025 = 25 ММ | |||||
| X для исполнения 'X' |
030 = 30 ММ | С номером: преднатяг Специальный X 360=360 от N |
|||
| 035 = 35 ММ | |||||
| 040 = 40 ММ | |||||
| 045 = 45 ММ | |||||
| 050 = 50 ММ | |||||
