Фотоинструкция: как правильно установить соединительную муфту?

25.04.2025

Установка муфты на вал: ничего лишнего, только точность

Соединительные муфты — это ключевой элемент для передачи крутящего момента между двумя валами. Их правильная установка обеспечивает долговечность и надежность всей конструкции. Ниже — подробная фотоинструкция, как правильно установить муфту на вал.

Шаг 1. Подбор полумуфт и упругого элемента

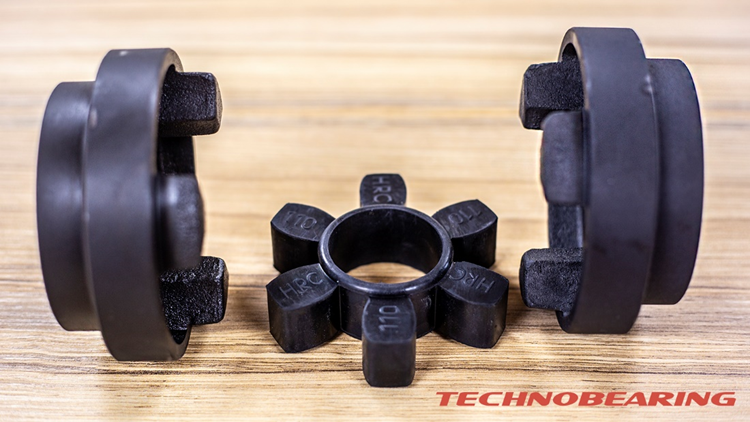

Выбираем подходящие компоненты: нужно купить соединительную полумуфту и упругий элемент исходя из типа и диаметра вала. Упругие элементы для кулачковых муфт позволяют компенсировать осевые, радиальные и угловые смещения при соединении двух валов.

Шаг 2. Установка упругого элемента и соединение полумуфт

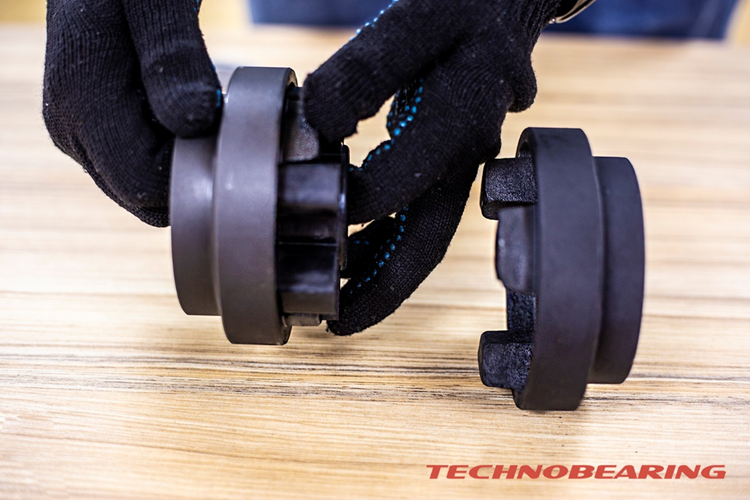

Фото 3.png

Упругий элемент крепится на одну из полумуфт. После этого к нему присоединяется вторая полумуфта. Важно приложить усилие, чтобы кулачковая муфта плотно закрылась, обеспечив надежное соединение.

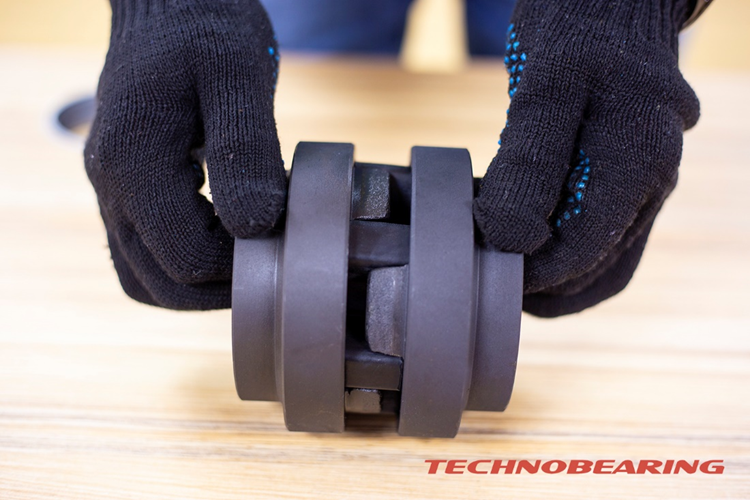

Фото 4.png

Шаг 3. Установка втулки тапербуш в корпус муфты

Фото 5.png

Если расточка полумуфты не предусмотрена, применяется втулка тапербуш — муфта под втулку гарантирует прочную посадку на вал. Возможна установка втулки тапербуш как с наружной, так и с внутренней стороны полумуфты.

Шаг 4. Фиксация втулок тапербуш винтами

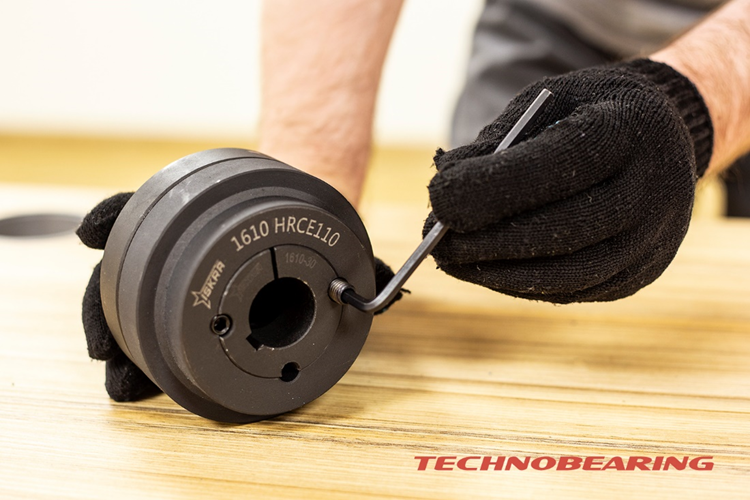

Фото 6.png

Втулка фиксируется специальными винтами. Для надежности затяжка выполняется динамометрическим ключом. Это важно при монтаже муфты, так как помогает избежать люфтов.

Шаг 5. Установка муфты на вал

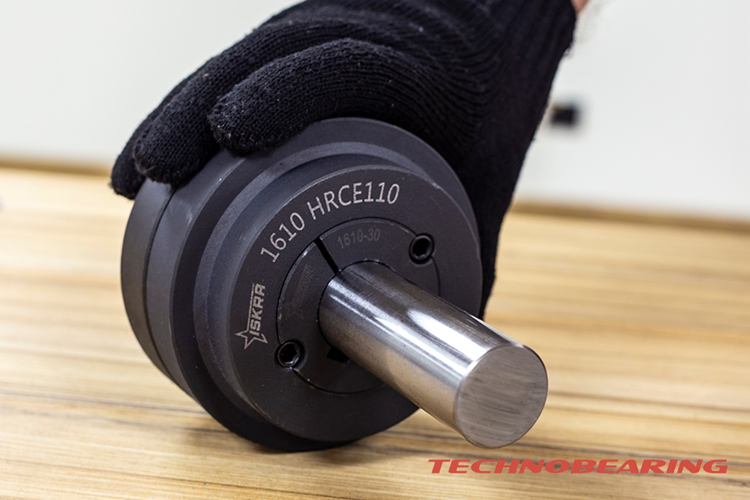

Фото 7.png

Финальный этап — установка муфты на вал. С другой стороны муфты возможна установка вала такого же или другого диаметра (во втором случае не забудьте о соответствующей втулке тапербуш). Использование втулок тапербуш совместно с кулачковыми муфтами – это удобный способ соединить два вала разных диаметров.
