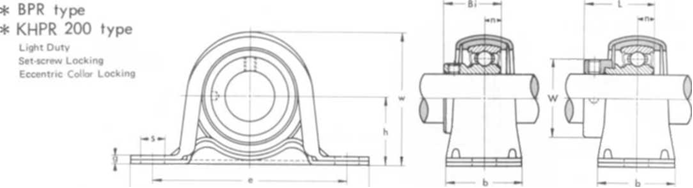

Корпусной подшипниковый узел |
Диаметр вала |
Размеры,мм |
Болт |
Корпус подшипника |
Резиновое кольцо |
Вес |
||||||||||||||
|
В сборе с типом В |
В сборе с KH200+AE |
h |
a |
e |
b |
s |
g |
W |
Bi |
L |
n |
W |
BPR |
KHPR |
BPR |
KHPR |
||||
|
mm |
|
|
BPR |
KHPR |
mm |
|||||||||||||||
|
BPR 1 |
KHPR 201 KHPR 202 KHPR 203 |
12 |
25.4 25.4 25.4 |
98 98 98 |
76 76 76 |
32 32 32 |
9.5 9.5 9.5 |
3.2 3.2 3.2 |
50 50 50 |
22 22 22 |
28.6 28.6 28.6 |
6 |
6.5 6.5 6.5 |
28.6 28.6 28.6 |
M 8 M 8 M 8 |
PP 4 PP 4 PP 4 |
R 4 R 4 R 4 |
R 4F R 4F R 4F |
0.19 0.13 0.16 |
0.21 0.20 0.19 |
|
BPR 4 |
KHPR 204 |
20 |
28.6 |
108 |
86 |
32 |
11.5 |
4 |
56 |
24.7 |
31 |
7 |
7.5 |
33.3 |
M10 |
PP 5 |
R 5 |
R 5F |
0.25 |
0.24 |
|
BPR 5 |
KHPR 205 |
25 |
33.3 |
117 |
95 |
38 |
11.5 |
4 |
66 |
27 |
31 |
7.5 |
7.5 |
38.1 |
M10 |
PP 6 |
R 6 |
R 6 |
0.33 |
0.35 |
|
BPR 6 |
KHPR 206 |
30 |
39.7 |
129 |
106 |
42 |
11.5 |
4.6 |
78 |
30.3 |
35.7 |
8 |
9 |
44.5 |
M10 |
PP 7 |
R 7 |
R 7F |
0 48 |
0.53 |
