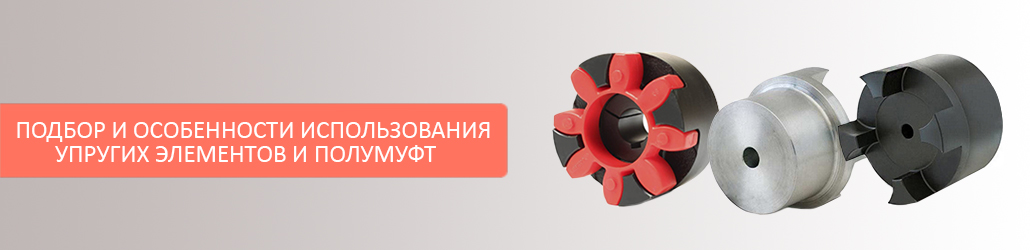

Соединительные полумуфты SG и упругие элементы

Полумуфты серии SG также называют кулачковыми муфтами. Для их соединения между собой используют упругие элементы типа паук.

В собранном состоянии кулачковые муфты применяются для фиксации двух прецизионных валов. Один вал при этом присоединяется к редукторам или двигателям другого рода и находится в движении.

Полумуфты серии SG в собранном состоянии способны соединять валы одного или нескольких диаметров с компенсацией несоосности и передачей крутящего момента.

Полноценная муфта состоит из полумуфт A и B, а также упругих элементов одного из типов.

Упругие элементы для серии SG снижают динамические удары, устраняют прогиб и отсутствие параллелизма, а также способствуют качественной и бесперебойной работе полумуфт.

Правильный подбор упругих элементов типа паук исключает преждевременный выход из строя элементов системы за счет смягчения стартового движения полумуфт.

Делятся на следующие типы:
- желтые. Наиболее мягкий вариант с твердостью по Шору 92 и углом кручения TKN 3,2°.
- черные. Обладают средней жесткостью и имеют угол кручения TKN 5°. Твердость по Шору у таких элементов – 94.
- красный. Упругий элемент с жесткостью по Шору 98.

Упругие элементы подбираются в соответствии с показателями крутящего момента всей собранной системы, которые высчитываются из скорости вращения вала и мощности двигателя. В случае пренебрежения данными расчетами упругие элементы деформируются и выходят из строя.

Наши менеджеры всегда помогут корректно подобрать упругие элементы и полумуфты для ваших целей с учетом необходимых параметров:
