Кламповое соединение. Составляющие и размеры

Что такое кламповое соединение?

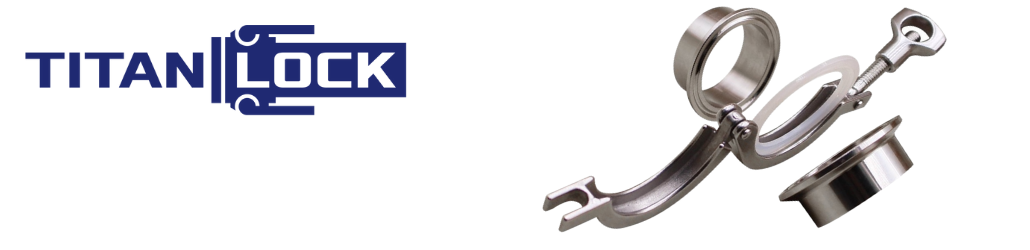

Кламповое соединение (CLAMP в сборе) – соединительная деталь трубопровода для пищевых и фармацевтических производств, которая относится к категории БРС (быстроразъемных соединений) , из-за чего кламп-соединения широко используется в фармацевтической, пищевой, химической, молочной отрасли.

С помощью клампа можно создать герметичное и надёжное соединение, характеризующееся высокой герметичностью, а также надежностью.

Минусом клампового соединения является то, что оно неустойчиво к повышенному давлению. Максимальное значение этой характеристики - 10 атмосфер.

Из чего состоит кламповое соединение?

Кламповое соединение состоит из 4-х деталей:

• Хомут для клампа. Обычно изготовлен из нержавеющей стали AISI 304, в отличие от штуцеров. Состоит из двух полуколец, которые соединяются штифтом.
• Уплотнение для клампа. Чаще всего, оно сделано из следующих материалов: EPDM, SILICON, VITON, PTFE,
• 2 кламповых штуцера. Изготовлены из нержавеющей стали AISI 316, так как соприкасается непосредственно с внутренней средой.

Принцип соединения

Между двумя одинаковыми штуцерами кладется уплотнение, далее, зажимается хомутом.

Важно помнить: приваривать штуцеры к трубе нужно тогда, когда соединение разобрано, чтобы не испортить уплотнение.

Как правило подобрать Кламп?

Перед тем, как приступить к выбору соединения, обязательно проверьте все его размеры, а именно:

• наружный диаметр приварочной части
• внутренний диаметр приварочной части
• размер фланца, который зажимается хомутом.



К тому же, важно знать стандарт клампового соединения. Кламп может изготавливается по 3 стандартам:

1)    DIN - немецкий стандарт диаметров труб и запорной арматуры , используется в молочной, пищевой и инженерной промышленностях

2)    ISO - дюймовый стандарт обозначения диаметров, используется в сантехнических инженерных системах

3)    SMS - шведский стандарт диаметров труб и запорной арматуры , используется в молочной и пищевой промышленностях.

Все стандарты соотносятся с ГОСТом, как показано в таблице

Определившись с размерами, можно приступать к подбору.

Для того, чтобы правильно подобрать кламп, необходимо:

1)    Измерить диаметр трубы

2)    Сопоставить с диаметром штуцера (D2).

3)    Определить размер хомута. Он определяется, относительно диаметра трубы, к которой будет приварен кламповый выход (штуцер). Размер штуцера можно определить по табличным данным в колонке в таблице A=D, где:

A – общий диаметр клампового штуцера под приварку

D – диаметр обжимного кольца клампового хомута.

Ознакомиться с ассортиментом и наличием кламповых соединений можно, нажав на кнопку ниже.

Для заказа:

• перейдите в соответствующий раздел

• позвоните по номеру 8 (812) 409-97-09

• напишите на электронную почту sale+4300560@technobearing.ru
