Техноберинг / Подшипники / Шарнирные наконечники / Шарнирные наконечники с внутренней резьбой

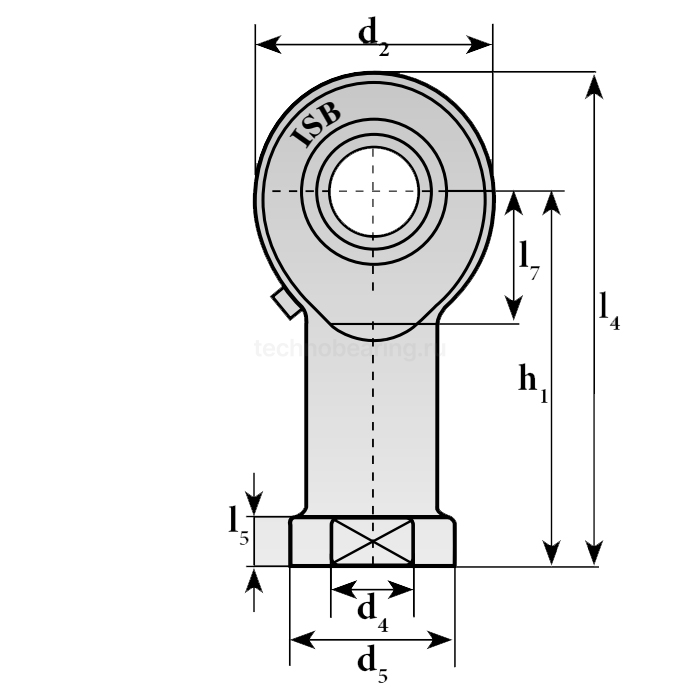

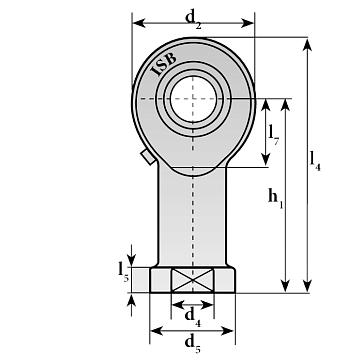

Шарнирный наконечник TSFL18 ISB

Цена 2 335 руб./шт

Артикул: TSFL18

Производитель: ISB

Страна бренда: Италия Италия

  • В наличии: Под заказ
  • Внутренний диаметр d, мм
    18
  • Наружный диаметр D, мм
    35
  • Ширина B, мм
    23
  • Наружный диаметр d2, мм
    44
  • Диаметр хвостовика d4, мм
    25
  • Глубина крепежного отверстия l3, мм
    36
  • Внутренний диаметр d1, мм
    21,9
  • Размер резьбы d3, мм
    M18x1,5
  • Длина хвостовика шарнирной головки l5, мм
    10
  • Расстояние от центра отверстия шарнира до хвостовика l7, мм
    25
  • Диаметр хвостовика d5, мм
    31
  • Высота h1, мм
    71
  • Ширина основания W, мм
    27
  • Ширина C1, мм
    16,5
  • Угол поворота α, °
    15
  • Расстояние от краев r1smin, мм
    0,3
  • Пара трения
    сталь/бронза
  • Диаметр сферы dK, мм
    31,75
  • Длина наконечника l4, мм
    92
  • Направление резьбы
    левая
  • Динамическая нагрузка C, kН
    26
  • Вес, кг
    0,32
  • Статическая нагрузка C0, kH
    34

Оставьте отзыв

Шарнирный наконечник TSFL18 ISB изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.

- Вид резьбы: внутренняя левая
- Внутренний диаметр: 18 мм
- Наружный диаметр: 44 мм
- Динамическая грузоподъемность: 26 кН
- Статическая грузоподъемность: 34 кН

Шарнирный наконечник TSFL18 ISB применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.

Аналоги

  • Артикул
    Цена
  • Альтернативная маркировка ASAHI
    JAFL18
    по запросу
  • Альтернативная маркировка FAG
    GIKL18-PB
    по запросу
  • Альтернативная маркировка TECHNIX
    TSFL18TECHNIX
    724 руб.
  • Альтернативная маркировка INA
    GIKFL18PB
    по запросу
  • Альтернативная маркировка FLURO
    GILS18
    3 496 руб.
  • Альтернативная маркировка ISKRA
    TSFL18-ISKRA
    1 026 руб.
