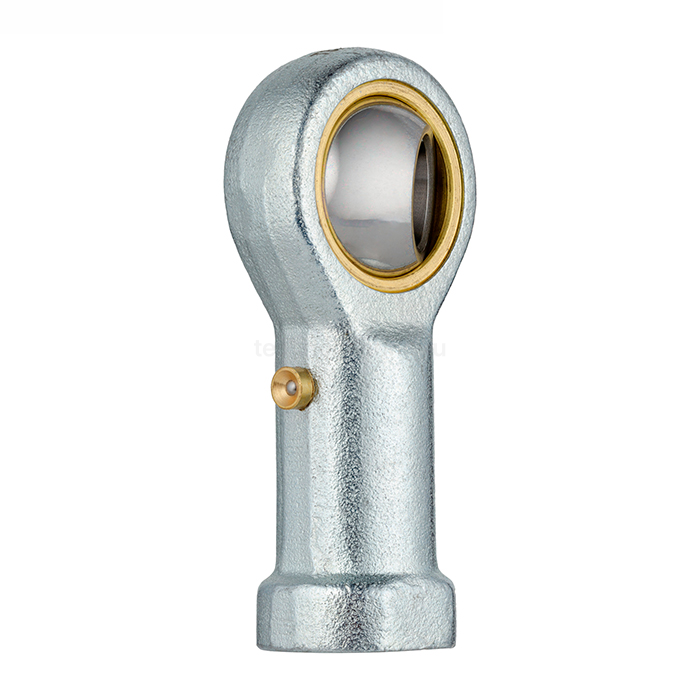

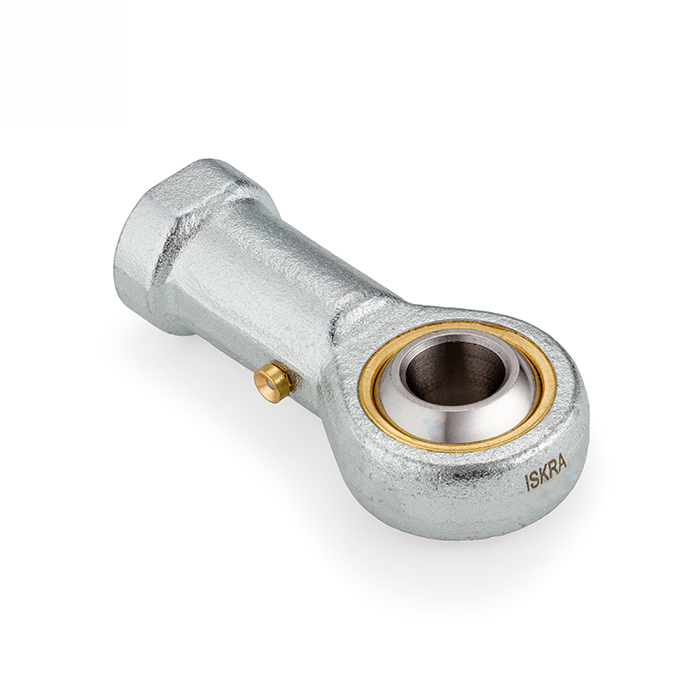

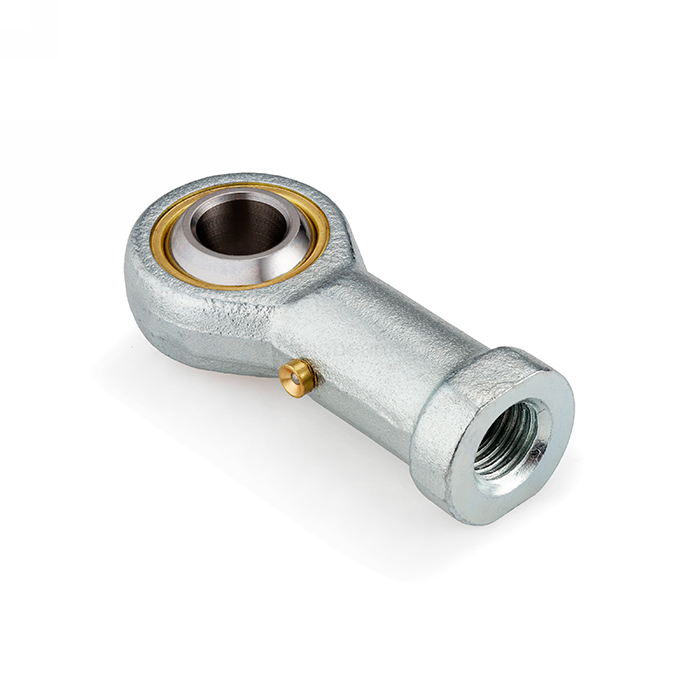

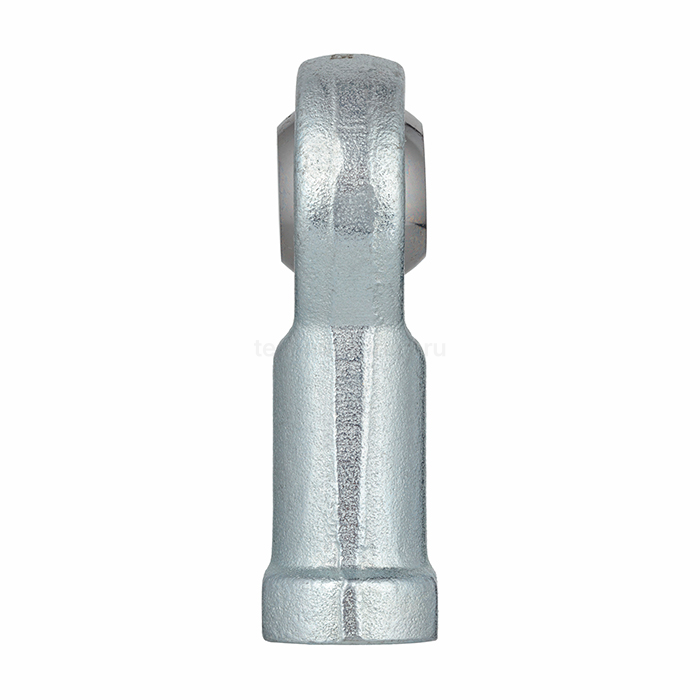

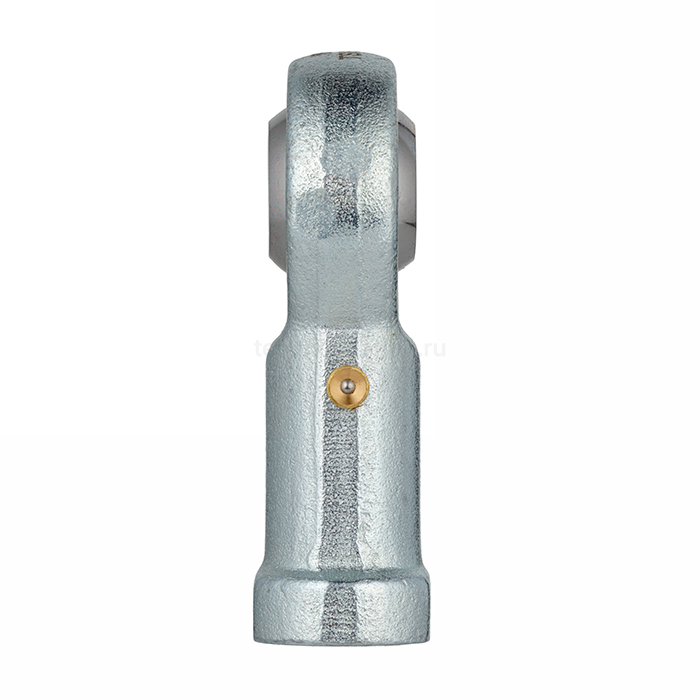

Шарнирный наконечник TSF20 ISKRA

Цена 1 048 руб./шт

Артикул: TSF20-ISKRA

Производитель: ISKRA

Страна бренда: Россия Россия

  • В пути: Много

    20.12.2024

  • В наличии:   Много Много
  • Внутренний диаметр d, мм
    20
  • Наружный диаметр D, мм
    40
  • Ширина B, мм
    25
  • Наружный диаметр d2, мм
    50
  • Диаметр хвостовика d4, мм
    27,5
  • Глубина крепежного отверстия l3, мм
    40
  • Внутренний диаметр d1, мм
    24,4
  • Размер резьбы d3, мм
    M20x1,5
  • Длина хвостовика шарнирной головки l5, мм
    10
  • Расстояние от центра отверстия шарнира до хвостовика l7, мм
    26
  • Диаметр хвостовика d5, мм
    34
  • Высота h1, мм
    77
  • Ширина основания W, мм
    30
  • Ширина C1, мм
    18
  • Угол поворота α, °
    14
  • Расстояние от краев r1smin, мм
    0,3
  • Пара трения
    сталь/бронза
  • Диаметр сферы dK, мм
    34,94
  • Длина наконечника l4, мм
    100
  • Направление резьбы
    правая
  • Динамическая нагрузка C, kН
    31
  • Вес, кг
    0,42
  • Статическая нагрузка C0, kH
    40

Оставьте отзыв

Шарнирный наконечник TSF20 ISKRA изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.

- Вид резьбы: внутренняя правая
- Внутренний диаметр: 20 мм
- Наружный диаметр: 50 мм
- Динамическая грузоподъемность: 31 кН
- Статическая грузоподъемность: 40 кН

Шарнирный наконечник TSF20 ISKRA применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.

Аналоги

  • Артикул
    Цена
  • Альтернативная маркировка ISB
    2 364 руб.
  • Альтернативная маркировка ASAHI
    JAF20
    по запросу
  • Альтернативная маркировка FAG
    GIKR20-PB
    по запросу
  • Альтернативная маркировка TECHNIX
    1 020 руб.
  • Альтернативная маркировка FLURO
    4 031 руб.
