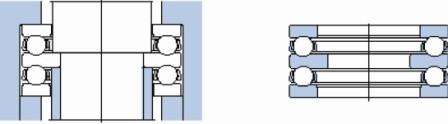

Прецизионные упорные шарикоподшипники могут воспринимать только осевые нагрузки в одном направлении. Радиальная нагрузка не разрешена. Они являются разборными. Поэтому диск вала, сепаратор и диск корпуса могут монтироваться отдельно.
Размеры
Размеры подшипника определены в DIN 711 и в размерных сериях согласно DIN 616.
Перекос: не разрешено.
Допуски
Изделия изготавливаются с высокой точностью P6, P5 и Р4 по DIN 620, часть 3.
Сепараторы
Сепараторы состоят из штампованного стального листа. Особые исполнения (латунь) по запросу.
обозначение | исполнение | |
511.. | Р4 | повышенная точность размера и хода,соответствие ISO-классу допуска 4 |
512.. | Р5 | повышенная точность размера и хода (выше Р6) |
513.. | Р6 | повышенная точность размера и хода,соответствие ISO-классу допуска 5 |
522.. |
