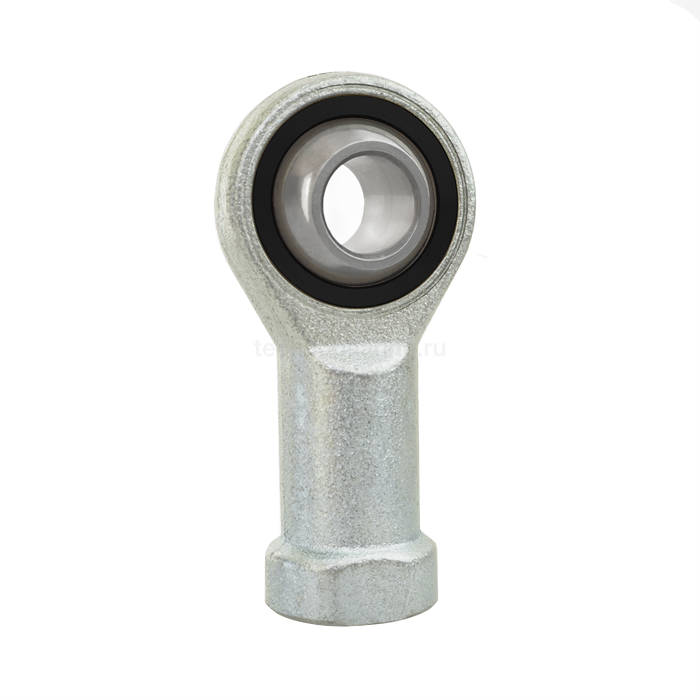

Шарнирный наконечник TSF8C ISB
- Характеристики
- Описание
| Файл | Скачать |

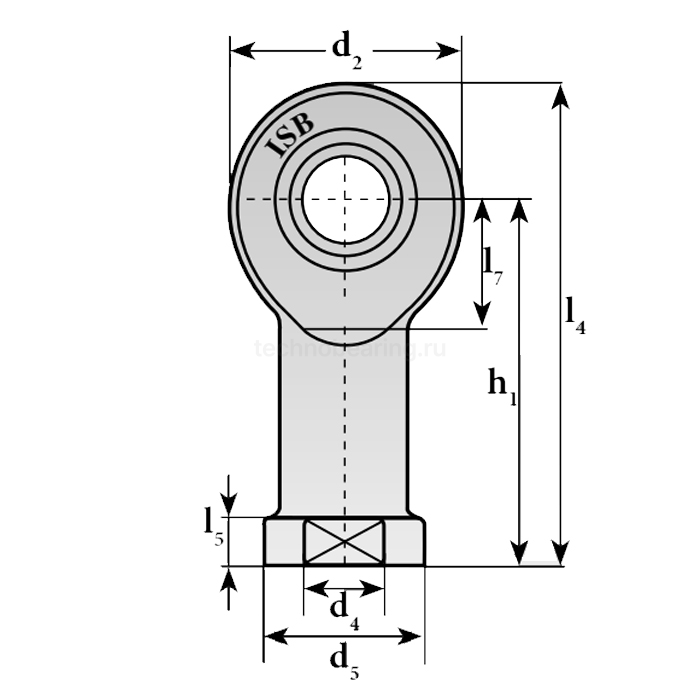

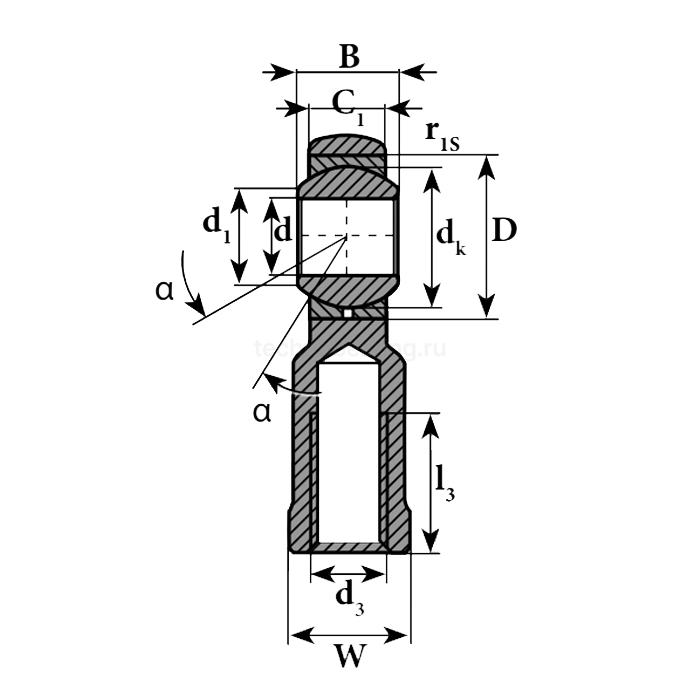

| Вид резьбы | внутренняя |
| C1, мм | 9.5 |
| h1, мм | 36 |
| W, мм | 13 |
| d1 | 10,3 |
| d4 | 12.5 |
| d5 | 16 |
| d (h7), мм | 8 |
| dk | 15.88 |
| I3 | 12 |
| I4 | 48 |
| I5 | 5 |
| I7 | 13 |
| Динамическая нагрузка C, kН | 7.6 |
| Статическая нагрузка C0, kН | 8.2 |
| Вес, кг | 0.03 |
| Альтернативная маркировка SKF | SIKB8F |
| Альтернативная маркировка FAG | GIKR8-PW |
| Альтернативная маркировка FLURO | GISW8 |
| Альтернативная маркировка IKO | PHS 8 EC |
| B, мм | 12 |
| D, мм | 19 |
| d2, мм | 24 |
| r1 | 0.3 |
| G (резьба) | M8x1.25 |
| Угол поворота (градусы) | 14 |
| Пара трения | сталь/PTFE |
Данный шарнирный наконечник имеет:
Резьба :внутренняя
Тип нагрузки :Стандартная
не требующие смазки
