Техноберинг / Подшипники / Шарнирные наконечники / Шарнирные наконечники с наружной резьбой

Шарнирный наконечник TSM5 TECHNIX

Цена 198 руб./шт

Купить в 1 клик

Артикул: TSM5TECHNIX

Производитель: TECHNIX

Страна бренда: Россия Россия

  • В наличии:   Много Много
Купить в 1 клик

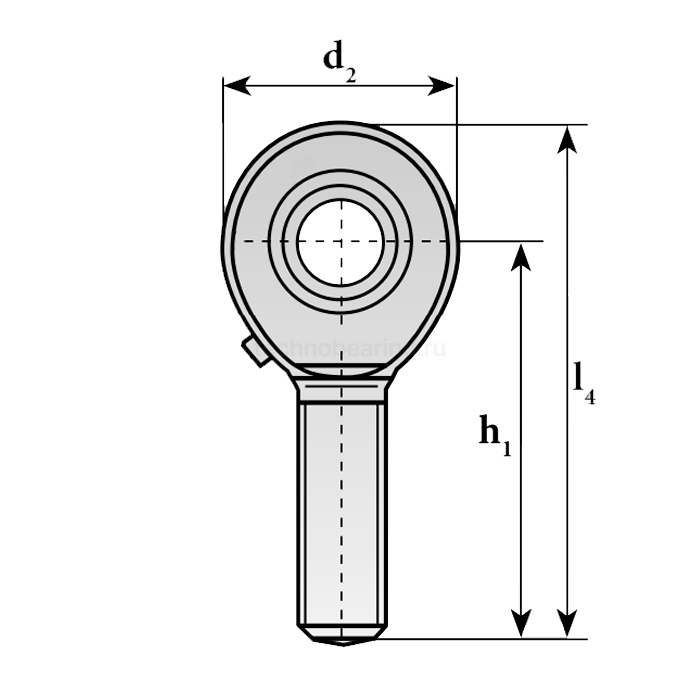

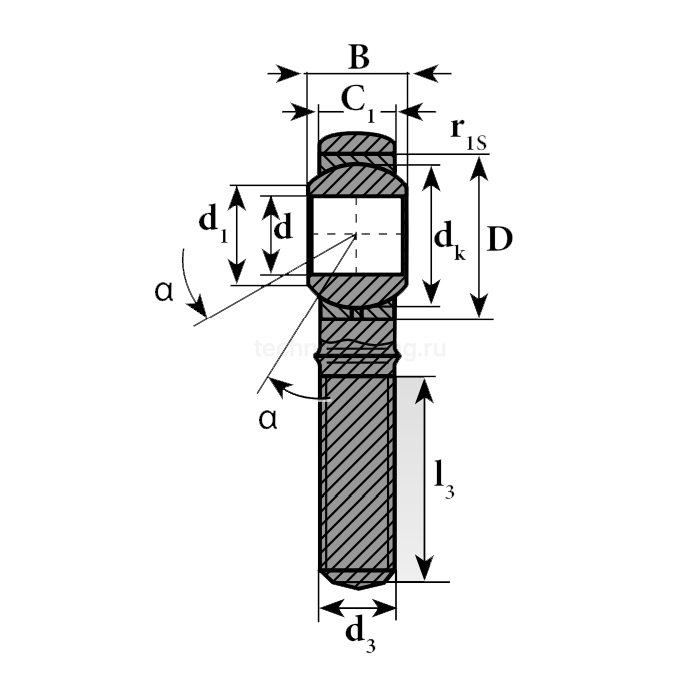

  • Внутренний диаметр d, мм
    5
  • Наружный диаметр D, мм
    13
  • Ширина B, мм
    8
  • Наружный диаметр d2, мм
    16
  • Глубина крепежного отверстия l3, мм
    20
  • Внутренний диаметр d1, мм
    7,7
  • Размер резьбы d3, мм
    M5x0,8
  • Высота h1, мм
    33
  • Ширина C1, мм
    6
  • Угол поворота α, °
    13
  • Расстояние от краев r1smin, мм
    0,3
  • Пара трения
    сталь/бронза
  • Диаметр сферы dK, мм
    11,11
  • Длина наконечника l4, мм
    41
  • Направление резьбы
    правая
  • Динамическая нагрузка C, kН
    3,3
  • Вес, кг
    0,013
  • Статическая нагрузка C0, kH
    4,1

Оставьте отзыв

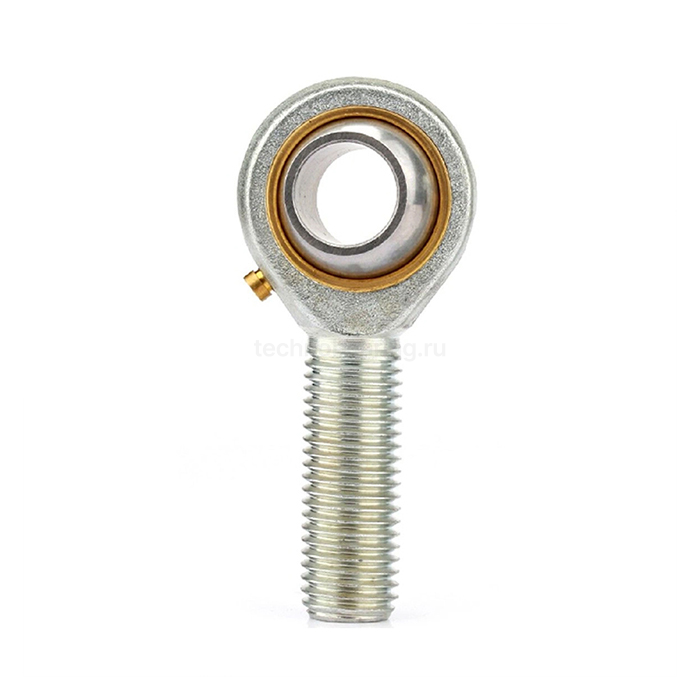

Шарнирный наконечник TSM5 TECHNIX изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.

- Вид резьбы: наружная правая
- Внутренний диаметр: 5 мм
- Наружный диаметр: 16 мм
- Динамическая грузоподъемность: 3,3 кН
- Статическая грузоподъемность: 4,1 кН

Шарнирный наконечник TSM5 TECHNIX применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.

Аналоги

  • Артикул
    Цена
  • Альтернативная маркировка ISB
    TSM5
    530 руб.
  • Альтернативная маркировка FLURO
    GAS5
    по запросу
