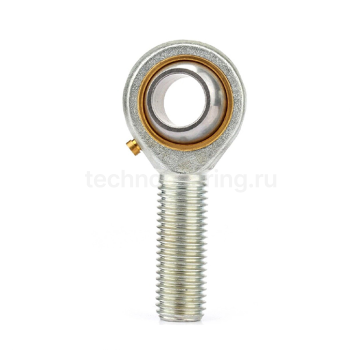

Шарнирный наконечник TSM30 ISB

Цена 5 819 руб./шт

Купить в 1 клик

Артикул: TSM30

Производитель: ISB

Страна бренда: Италия Италия

  • В наличии:   Много Много
Купить в 1 клик
  • Внутренний диаметр d, мм
    30
  • Наружный диаметр D, мм
    55
  • Ширина B, мм
    37
  • Наружный диаметр d2, мм
    70
  • Глубина крепежного отверстия l3, мм
    66
  • Внутренний диаметр d1, мм
    34,8
  • Размер резьбы d3, мм
    M30x2
  • Высота h1, мм
    110
  • Ширина C1, мм
    25
  • Угол поворота α, °
    17
  • Расстояние от краев r1smin, мм
    0,3
  • Пара трения
    сталь/бронза
  • Диаметр сферы dK, мм
    50,8
  • Длина наконечника l4, мм
    146
  • Направление резьбы
    правая
  • Динамическая нагрузка C, kН
    63
  • Вес, кг
    1
  • Статическая нагрузка C0, kH
    86

Оставьте отзыв

Шарнирный наконечник TSM30 ISB изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.

- Вид резьбы: наружная правая
- Внутренний диаметр: 30 мм
- Наружный диаметр: 70 мм
- Динамическая грузоподъемность: 63 кН
- Статическая грузоподъемность: 86 кН

Шарнирный наконечник TSM30 ISB применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.

Аналоги

  • Артикул
    Цена
  • Альтернативная маркировка ASAHI
    JAM30
    по запросу
  • Альтернативная маркировка FAG
    GAKR30-PB
    по запросу
  • Альтернативная маркировка TECHNIX
    TSM30TECHNIX
    2 886 руб.
  • Альтернативная маркировка INA
    GAKFR 30 PB
    по запросу
  • Альтернативная маркировка FLURO
    GAS30
    7 090 руб.
  • Альтернативная маркировка ISKRA
    TSM30-ISKRA
    3 300 руб.
