Техноберинг / Подшипники / Шарнирные наконечники / Шарнирные наконечники с внутренней резьбой

Шарнирный наконечник TSFL6 TECHNIX

Цена 198 руб./шт

Купить в 1 клик

Артикул: TSFL6TECHNIX

Производитель: TECHNIX

Страна бренда: Россия Россия

  • В наличии:   Много Много
Купить в 1 клик

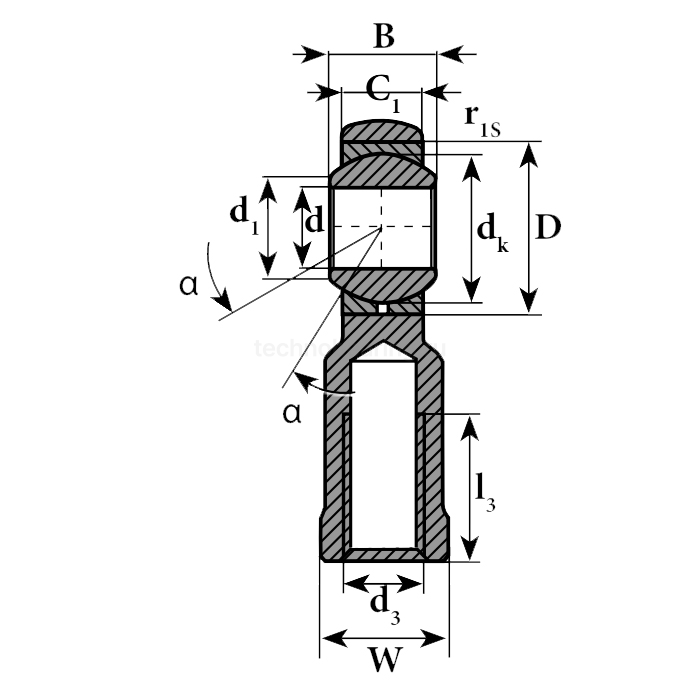

  • Внутренний диаметр d, мм
    6
  • Наружный диаметр D, мм
    16
  • Ширина B, мм
    9

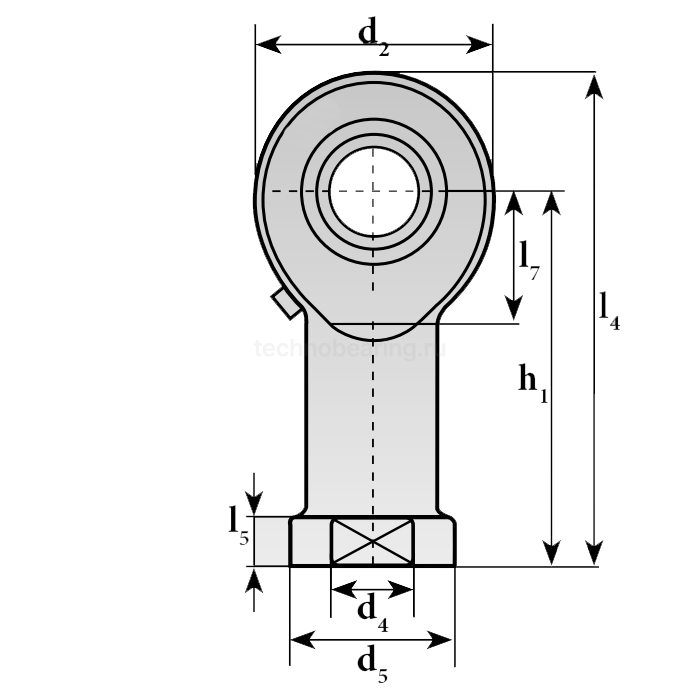

  • Наружный диаметр d2, мм
    18
  • Диаметр хвостовика d4, мм
    10
  • Глубина крепежного отверстия l3, мм
    14
  • Внутренний диаметр d1, мм
    9
  • Размер резьбы d3, мм
    M6x1
  • Длина хвостовика шарнирной головки l5, мм
    5
  • Расстояние от центра отверстия шарнира до хвостовика l7, мм
    11
  • Диаметр хвостовика d5, мм
    13
  • Высота h1, мм
    30
  • Ширина основания W, мм
    11
  • Ширина C1, мм
    6,75
  • Угол поворота α, °
    13
  • Расстояние от краев r1smin, мм
    0,3
  • Пара трения
    сталь/бронза
  • Диаметр сферы dK, мм
    12,7
  • Длина наконечника l4, мм
    39
  • Направление резьбы
    левая
  • Динамическая нагрузка C, kН
    4,3
  • Вес, кг
    0,022
  • Статическая нагрузка C0, kH
    5,3

Оставьте отзыв

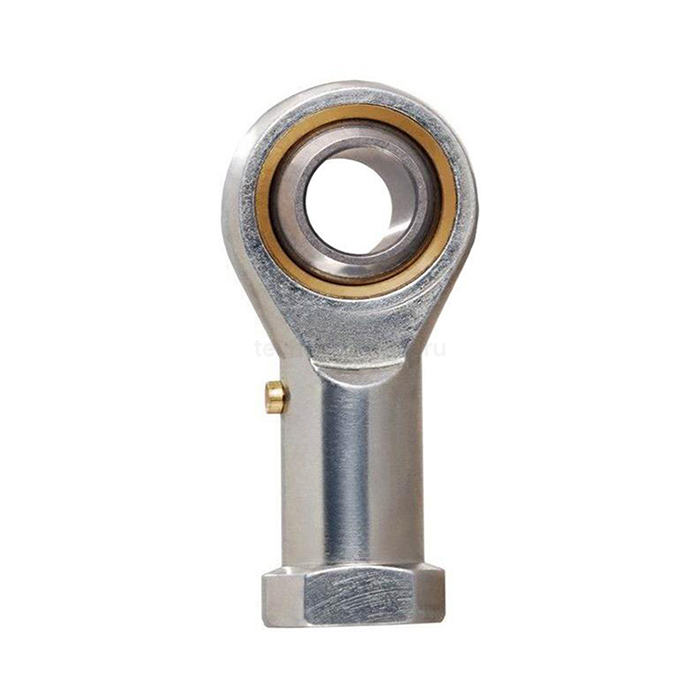

Шарнирный наконечник TSFL6 TECHNIX изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.

- Вид резьбы: внутренняя левая
- Внутренний диаметр: 6 мм
- Наружный диаметр: 18 мм
- Динамическая грузоподъемность: 4,3 кН
- Статическая грузоподъемность: 5,3 кН

Шарнирный наконечник TSFL6 TECHNIX применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.

Аналоги

  • Артикул
    Цена
  • Альтернативная маркировка ISB
    TSFL6
    556 руб.
  • Альтернативная маркировка FLURO
    GILS6
    1 008 руб.
  • Альтернативная маркировка ISKRA
    TSFL6-ISKRA
    221 руб.
