Техноберинг / Подшипники / Шарнирные наконечники / Шарнирные наконечники с внутренней резьбой

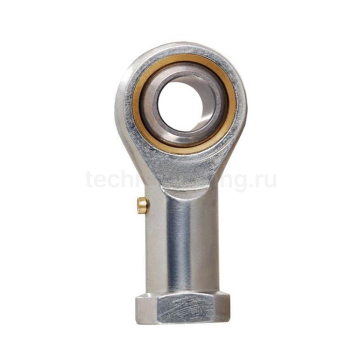

Шарнирный наконечник TSF8 ISB

Цена 622 руб./шт

Купить в 1 клик

Артикул: TSF8

Производитель: ISB

Страна бренда: Италия Италия

  • В наличии:   Мало Мало
Купить в 1 клик
  • Внутренний диаметр d, мм
    8
  • Наружный диаметр D, мм
    19
  • Ширина B, мм
    12
  • Наружный диаметр d2, мм
    22
  • Диаметр хвостовика d4, мм
    12,5
  • Глубина крепежного отверстия l3, мм
    17
  • Внутренний диаметр d1, мм
    10,4
  • Размер резьбы d3, мм
    M8x1,25
  • Длина хвостовика шарнирной головки l5, мм
    5
  • Расстояние от центра отверстия шарнира до хвостовика l7, мм
    13
  • Диаметр хвостовика d5, мм
    16
  • Высота h1, мм
    36
  • Ширина основания W, мм
    14
  • Ширина C1, мм
    9
  • Угол поворота α, °
    14
  • Расстояние от краев r1smin, мм
    0,3
  • Пара трения
    сталь/бронза
  • Диаметр сферы dK, мм
    15,88
  • Длина наконечника l4, мм
    47
  • Направление резьбы
    правая
  • Динамическая нагрузка C, kН
    6,8
  • Вес, кг
    0,03
  • Статическая нагрузка C0, kH
    9,2

Оставьте отзыв

Шарнирный наконечник TSF8 ISB изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.

- Вид резьбы: внутренняя правая
- Внутренний диаметр: 8 мм
- Наружный диаметр: 22 мм
- Динамическая грузоподъемность: 6,8 кН
- Статическая грузоподъемность: 9,2 кН

Шарнирный наконечник TSF8 ISB применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.

Аналоги

  • Артикул
    Цена
  • Альтернативная маркировка ASAHI
    JAF8
    по запросу
  • Альтернативная маркировка FAG
    GIKR8-PB
    по запросу
  • Альтернативная маркировка TECHNIX
    TSF8TECHNIX
    240 руб.
  • Альтернативная маркировка FLURO
    GIS8
    1 151 руб.
  • Альтернативная маркировка ISKRA
    TSF8-ISKRA
    272 руб.
