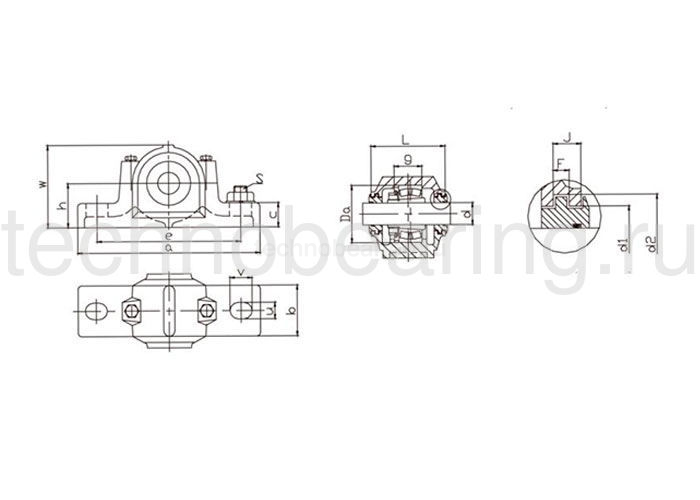

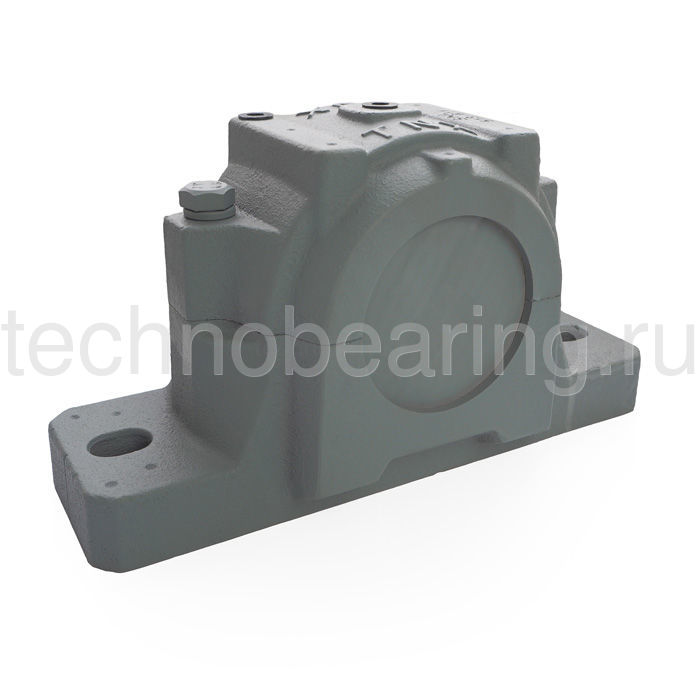

Разъемный корпус SNL509 TECHNIX
-
v, мм20
-
c, мм25
-
Da, мм85
-
a, мм205
-
b, мм60
-
Вес, кг3.5
-
L, мм85
-
H, мм60
-
e, мм170
-
Диаметр вала, мм40
-
d1, мм56.5
-
d2, мм64.5
-
Подходящие втулки[H209ISB===336307811], [H309ISB===336311611]
-
J (мм)8.5
-
Подходящие подшипники1209K, 22209K
-
F, мм5
-
Подходящие стопорные кольца[SNG509-SR85X5,5ISB===336773211], [SNG509-SR85X7ISB===336773411]
-
Размер U, мм15
-
W, мм109
-
Размер G, мм30
-
Крепежный винтМ12
