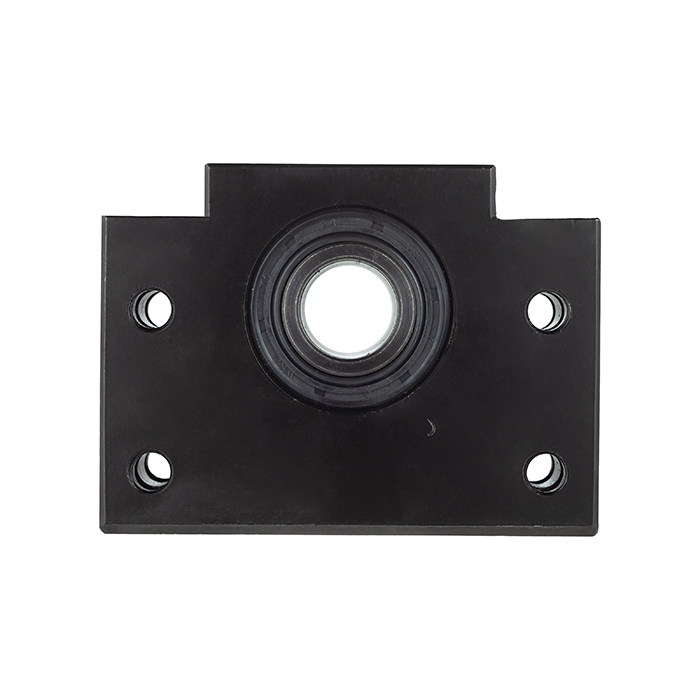

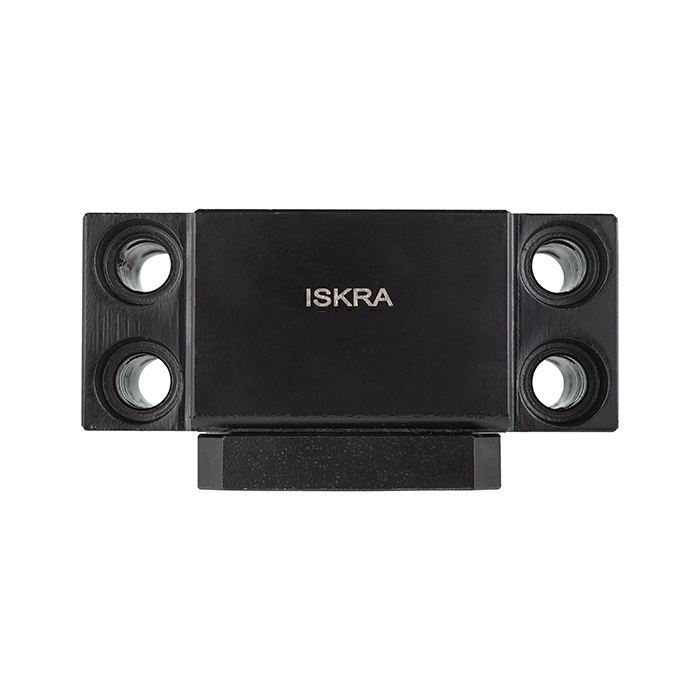

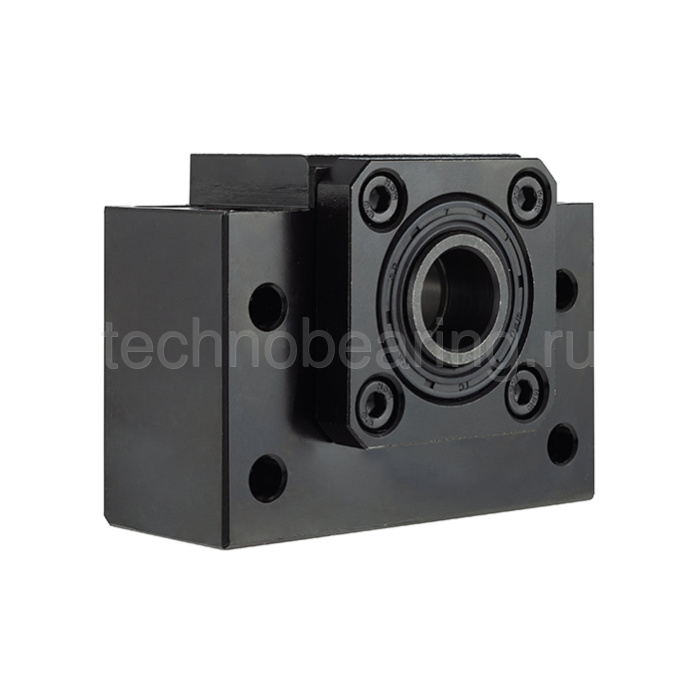

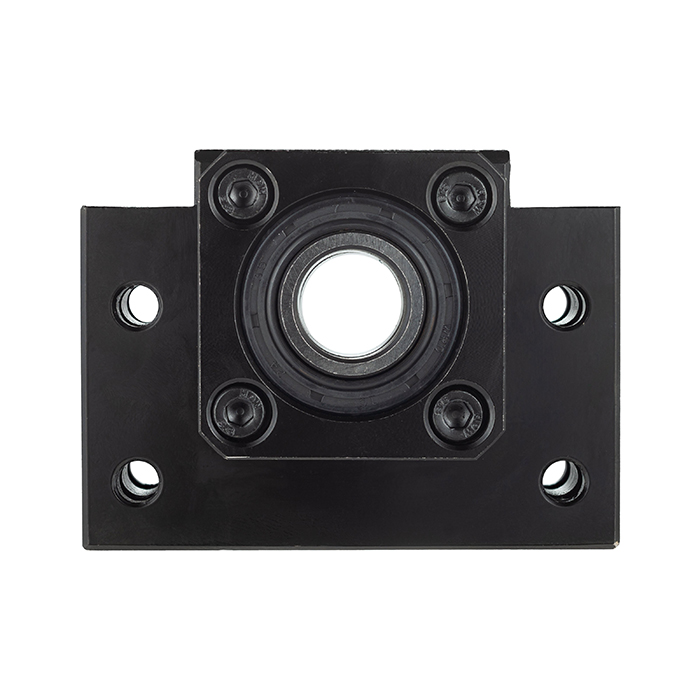

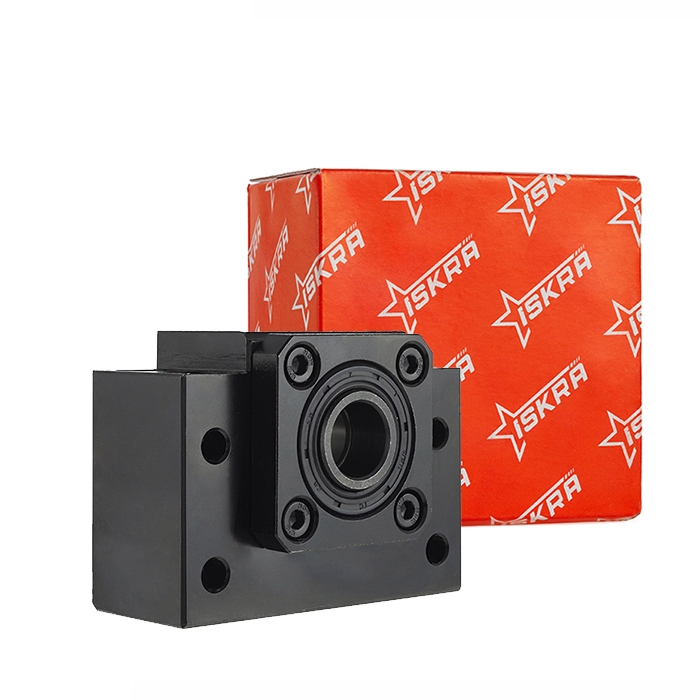

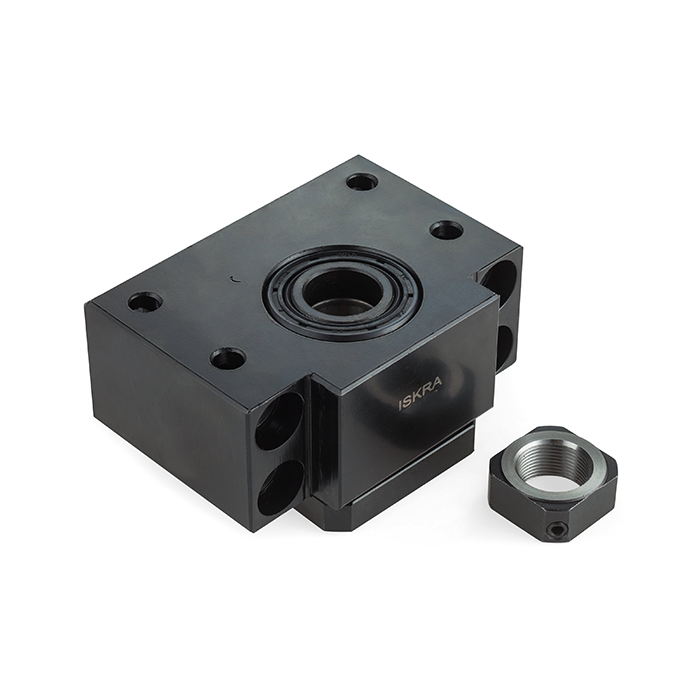

Опора ШВП BK40 ISKRA
-

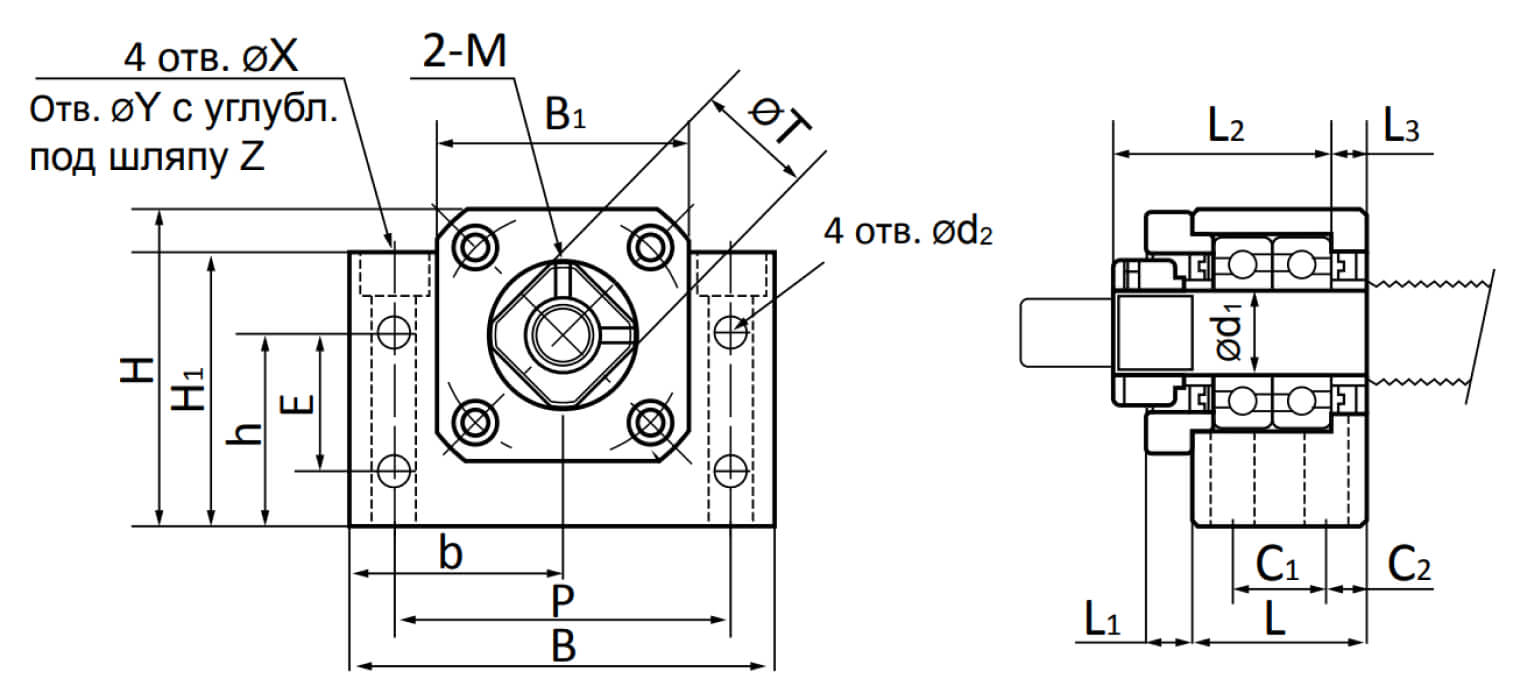

Ширина B, мм160
-
Размер C1, мм33
-
Размер L2, мм76
-
Размер L3, мм15
-
Длина монтажной площадки L1, мм18
-
Расстояние от центра подшипника до края опоры b, мм80
-
Ширина выступа B1, мм100
-
Высота от основания опоры до выступа H1, мм90
-
Размер C2, мм14
-
Диаметр отверстия X, мм18
-
Диаметр отверстия Y, мм26
-
Размер шляпы Z, мм17,5
-
Высота фрезерованной части юбки монтажной площадки T, мм50
-
Межцентровое расстояние крепежных отверстий E, мм37
-
Межцентровое расстояние крепежных отверстий P, мм130
-
Диаметр вала d1, мм40
-
Длина L, мм61
-
Высота H, мм110
-
Размер h, мм60
-
Резьба MМ8
