Подшипники скольжения

Подшипники скольжения
Назад к статьям

Практически все механизмы имеют вращающиеся или качающиеся детали. Для уменьшения потерь энергии на трение эти детали в качестве опор используют подшипниковые узлы из подшипников качения и скольжения. Другое назначение подшипников — противостоять радиальным и осевым нагрузкам.

Подшипники по виду трения разделяются:

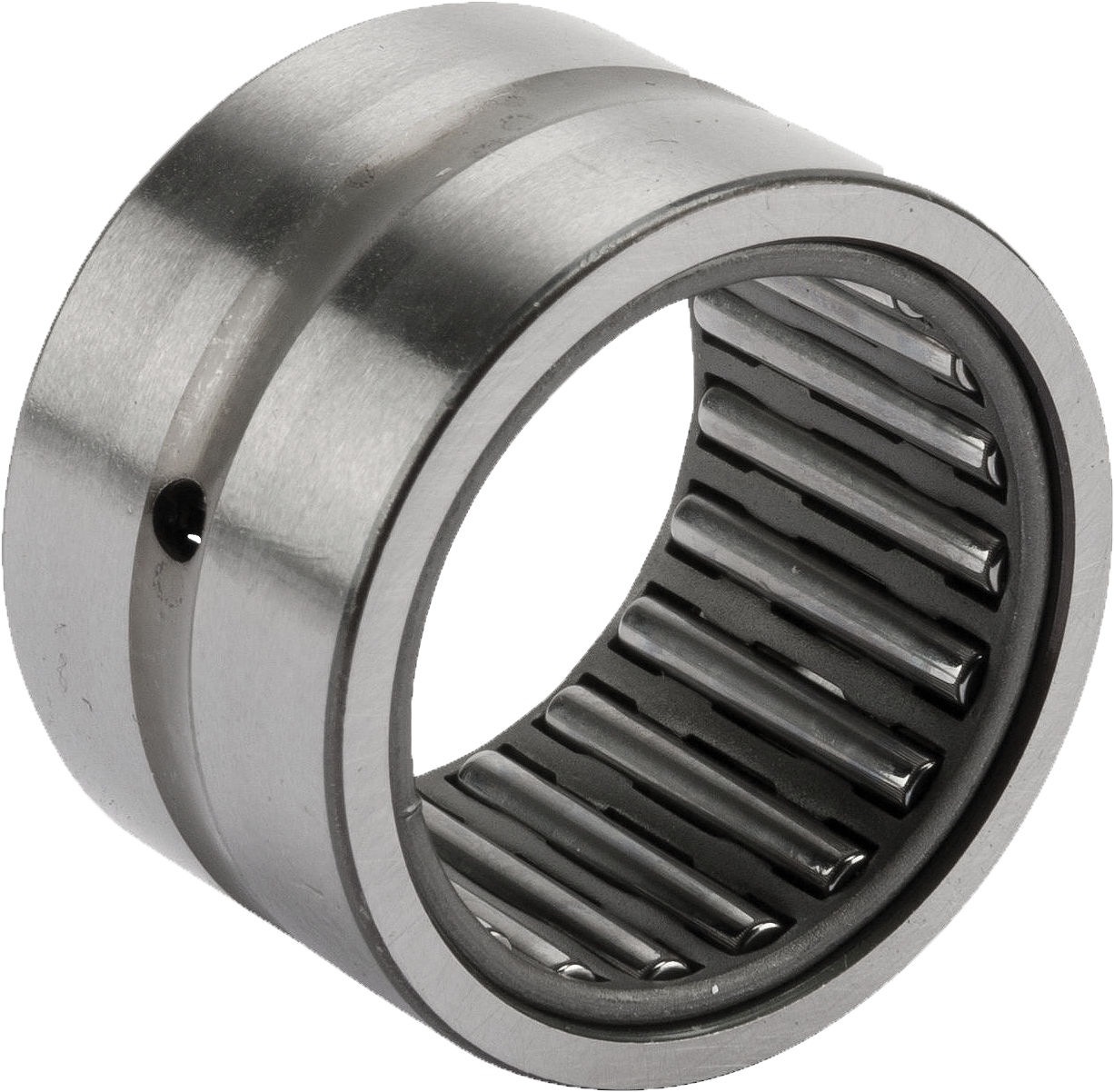

подшипник качения_2 подшипник качения подшипник качения_3

Подшипники качения. Применяются повсеместно, т.к. имеют наилучшее соотношение стоимости и потерь на трение. Потери происходят в точках и линиях контакта шариков или роликов, расположенных между поверхностями внутреннего и внешнего кольца (обоймы) подшипника. Эти подшипники имеют малую ширину опоры (габариты вдоль оси вращения), унифицированы (легко заменяемы), относительно дешевы при массовом производстве и недороги в обслуживании (смазочные материалы). Основной недостаток — повышенный шум, однако производители успешно борются с этим недостатком, у NSK все подшипники выпускаются с специальной маркировкой CM – зазор подшипника уменьшен, но находится в пределах стандартного, что сделало эти подшипники малошумными.

Втулки скольжения. Во втулках скольжения поверхность вала скользит относительно рабочей поверхности втулки. К рабочей поверхности предъявляются особые условия, поэтому втулка скольжения состоит из втулки-вкладыша (рабочая часть) и корпуса. Применяются, когда невозможно применить подшипники качения: высокие скорости, малые габариты, работа в жидкой, опасной среде. Втулки скольжения нашли свое применение во многих отраслях промышленности. К примеру, используется в оборудовании: турбины, ДВС, прокатные станы, станки, насосы, с\х техника и др. Также они применяются в неответственных соединениях, где потери на трение не влияют на работоспособность.

втулки скольжения

Шарнирные наконечники. По типу трения — это разновидность подшипника скольжения, состоящего из двух втулок, изготовленных из одного и того же или разных материалов (сталь\сталь – применяется в большинстве подшипников скольжения; сталь\хром, хром\PTFE и другие – применяются в зависимости от условий работы подшипника). Внутренняя втулка имеет сферическую наружную поверхность, что увеличивает степени свободы сопряжённых деталей. Применяются в узлах с переменным направлением вращения при неполном повороте и небольших скоростях вращения.

Подшипники скольжения. Виды, материалы изготовления

  1. По типу воспринимаемой нагрузки: радиальные, упорные, радиально-упорные.
  2. По условиям монтажа: разъемные, неразъемные.
  3. По характеру движения смежной детали: для вращения, для прямолинейного движения.
  4. По характеру трения: сухое (без смазки), полусухое, полужидкое, жидкое, граничное, газовое.
  5. По материалам: металлические, металлокерамические, неметаллические.
  6. По конструктивным особенностям: сегментные, самосмазывающиеся, сферические самоустанавливающиеся.

Материал корпуса подшипника скольжения — сталь или чугун, а к рабочей части (вкладышу) предъявляются особые требования. Если условия работы подшипника позволяют, то роль вкладыша выполняет сам корпус из антифрикционного чугуна.

Требования к материалу вкладыша:

  1. Малый коэффициент трения (малые потери на трение).
  2. Высокий коэффициент теплопроводности (хороший отвод тепла одинаково важен для подшипников качения и скольжения).
  3. Малый коэффициент температурного расширения (стабильность размеров гарантирует расчетный режим трения).
  4. Стойкость в работе с ударами.
  5. Высокая износостойкость и стойкость к задирам.

Этим требованиям удовлетворяют: антифрикционные чугуны, бронзовые сплавы, сплавы из олова и свинца — баббиты, алюминиевые и цинковые сплавы. Металлокерамические вкладыши изготавливают прессованием порошков свинца, олова, железа, меди, графита в различных сочетаниях с дальнейшим спеканием. Структура получается прочная, пористая, способная удерживать в себе достаточное количество предварительно внесенной смазки. Их назначение — необслуживаемые подшипники. Из неметаллических материалов применяют пластмассы с низким коэффициентом сухого трения (фторопласт), а также хорошо прирабатывающиеся пластики и резина.

Компания Техноберинг поставляет подшипники скольжения сферические ISB (Италия) и FLURO (Германия)

GE...SB GS...S

Серия GE. Подшипники для больших нагрузок в одном направлении, необслуживаемые. Вместо смазки — фторопластовая вставка внутри наружного кольца. Два варианта: из нержавеющей стали (для работы в агрессивных средах) и из подшипниковой стали.

Серия GL. Смазываемый подшипник для преимущественно осевых нагрузок. Между кольцом внешним из стали 9SMnPb28K, 12L13 и внутренним сферическим из стали подшипниковой Aisi 52100 имеется латунная вставка марки CuZn40AI1.

Серия GLRS. Подшипник с возможностью повторного смазывания для работы с высокой скоростью в средах, способствующих коррозии. Между кольцом внешним из стали нержавеющей Aisi 303 и внутренним сферическим из стали подшипниковой Aisi 52100 имеется бронзовая упрочненная вставка марки CuSn8.

Серия GLRSW. Необслуживаемые подшипники для работы с высокими динамическими нагрузками в средах, способствующих коррозии. Между внешним кольцом из стали нержавеющей Aisi 303 и внутренним сферическим из стали подшипниковой Aisi 52100 имеется бронзовая упрочненная вставка марки CuSn8 с напылением ПТФЭ на внутренней поверхности.

Серия GLXS. Подшипник для работы со скоростью до 1500 об/мин и возможностью повторного смазывания. Между кольцом внешним из стали 9SMnPb28K, 12L13 и внутренним сферическим из стали подшипниковой Aisi 52100 имеется бронзовая упрочненная вставка марки CuSn8.

Серия GLXSW. Подшипник для работы со значительными знакопеременными осевыми нагрузками, не требует обслуживания. Между кольцом внешним из стали 9SMnPb28K, 12L13 и внутренним сферическим из стали подшипниковой Aisi 52100 имеется вставка из стали 9SMnPb28K с напылением на внутреннюю поверхность слоя ПТФЭ.

Серия GXS. Подшипник для скоростей вращения до 1500 об/мин с возможностью повторного смазывания. Кольцо внешнее бронзовое марки CuSn8 для высоких нагрузок, внутреннее сферическое кольцо из стали подшипниковой Aisi 52100.

Серия GXSW. Подшипник для работы с высокими динамическими нагрузками, не требует обслуживания. Кольцо внешнее из стали 9SMnPb28K, 12L13 c ПТФЭ вставкой, напыленной на внутреннюю поверхность. Внутреннее сферическое кольцо из стали подшипниковой Aisi 52100.
