Главная/Подшипники/Каталог продукции/Радиальные цилиндрические роликоподшипники SKF, FAG, NKE

Радиальные цилиндрические роликоподшипники SKF, FAG, NKE


Подшипники роликовые цилиндрические предназначены для восприятия радиальных нагрузок.

Такие подшипники  обладают значительно большей радиальной грузоподъемностью по сравнению с грузоподъемностью радиальных шарикоподшипников равных габаритных размеров, но по скоростным характеристикам несколько им уступают.

Они очень чувствительны к перекосам внутренних колец относительно наружных, так как при перекосах возникает концентрация напряжений у краев ролика. Для снижения этих напряжений изготовляют подшипники специальных модификаций.

Существуют цилиндрические роликоподшипники в усиленном исполнении. У них комплекты роликов рассчитаны и сконструированы таким образом, чтобы была обеспечена максимальная грузоподъемность.

У однорядных подшипников с короткими цилиндрическими роликами сепараторы штампованные или массивные. Материал массивных сепараторов - сталь, латунь, бронза, алюминиевые сплавы. Центрируются массивные сепараторы обычно по двухбортовому кольцу.

Такие подшипники стандартного исполнения имеют нормальный радиальный зазор. Также существуют подшипники с дополнительным обозначением С3 (радиальный зазор больше, чем нормальный) или С4 (радиальный зазор больший, чем С3).

Модифицированный линейный контакт между роликами и дорожками качения цилиндрических роликоподшипников препятствует возникновению кромочного напряжения и допускает определенную самоустановку.

Они являются однорядными разъемными - это облегчает монтаж и демонтаж; оба кольца подшипников могут устанавливаться с натягом. Модифицированный линейный контакт между роликами и дорожками качения препятствует возникновению кромочного напряжения.

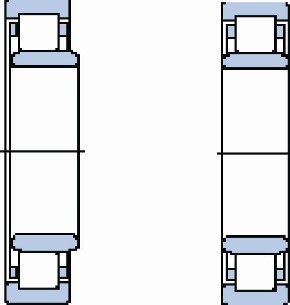

Серия NU

Однорядные цилиндрические роликоподшипники серии NU






















 обозначение     исполнение
 NU 2..  EAP
 изменённая внутренняя конструкция + полиамидный сепаратор
 NU 3..  EJL
 изменённая внутренняя конструкция + стальной сепаратор
 NU 22..  EM1
 латунный сепаратор,центрирование по телу качения
 NU 23..  EM1А
 латунный сепаратор,центрирование по внешнему кольцу
 NU 10


Серия NJ

Однорядные цилиндрические роликоподшипники серии NJ



















 обозначение     исполнение
 NJ 2..  EAP
 изменённая внутренняя конструкция + полиамидный сепаратор
 NJ 3..  EJL
 изменённая внутренняя конструкция + стальной сепаратор
 NJ 22..  EM1
 латунный сепаратор,центрирование по телу качения
 NJ 23..  EM1А
 латунный сепаратор,центрирование по внешнему кольцу
 NJ 4



Серия NUP

Однорядные цилиндрические роликоподшипники серии NUP















 обозначение     исполнение
 NUP 2..  EAP
 изменённая внутренняя конструкция + полиамидный сепаратор
 NUP 3..  EJL
 изменённая внутренняя конструкция + стальной сепаратор
 NUP 22..  EM1
 латунный сепаратор,центрирование по телу качения
 NUP 23..  EM1А
 латунный сепаратор,центрирование по внешнему кольцу

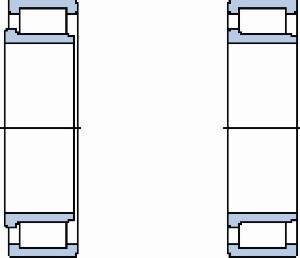

Роликоподшипники NJG

 Однорядные цилиндрические роликоподшипники NJG


















 обозначение     исполнение
 NJG 23..
 VH
 бессепараторный роликоподшипник с цилиндрическими роликами


Роликоподшипники серии NN


Двухрядные цилиндрические роликоподшипники серии NN



















 обозначение     исполнение
 NN 30..  K
 коническое отверстие
   W33
 канавка и три смазочных отверстия в наружном кольце
 M
 латунный сепаратор,центрирование по телу качения
   SP
 класс допуска (суперточность),радиальный зазор С1



Роликоподшипники серии NNU


Двухрядные цилиндрические роликоподшипники серии NNU
















 обозначение     исполнение
 NNU 49..  K
 коническое отверстие
   W33
 канавка и три смазочных отверстия в наружном кольце
 M
 латунный сепаратор,центрирование по телу качения
   SP
 класс допуска (суперточность),радиальный зазор С1
