Модули линейного перемещения (Боковая компоновка) AG...M LAT

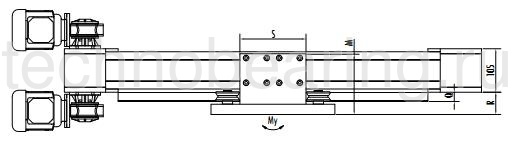

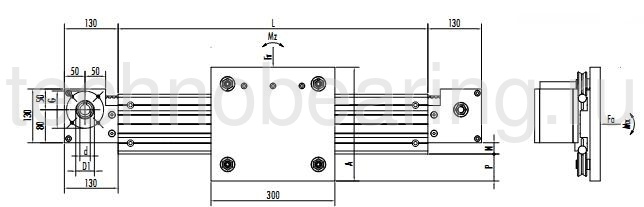

ag-m lat 1

ag-m lat 2



Тип Ремень Тележка Линейное перемещение мм
Тип Сила натяжения (H) Разрывное усилие (H) Fa (H) Fr (H) Mx (H m) My (H m) Mz (H m)
AG416M LAT AT10/50 8050 27400 6400 7000 454,4 704 770 200
AG416RM LAT AT10/50 8050 27400 17200 8600 1221,2 1892 946 200
AG420M LAT AT10/50 8050 27400 20000 15700 1420 2200 1727 200



Тип Размеры
A B D1 M N P Q R S
AG416M LAT 275 300 44 146 27,5 65 22,5 54 160
AG416RM LAT
AG420M LAT



Совместимые с редукторами Bonfiglioli
d H7 G Тип
25 4 M8x90 MVF49/F
