Шарнирный наконечник SI20C ISB

Цена 1 669 руб./шт

Артикул: SI20C

Производитель: ISB

Страна бренда: Италия

В наличии: Нет в наличии

Характеристики
Описание
Каталог
Доставка
Отзывы

Наружный диаметр d2, мм

53
Диаметр хвостовика d4, мм

27,5
Глубина крепежного отверстия l3, мм

40
Внутренний диаметр d1, мм

24,1
Размер резьбы d3, мм

M20x1,5
Длина хвостовика шарнирной головки l5, мм

10
Расстояние от центра отверстия шарнира до хвостовика l7, мм

27,5
Диаметр хвостовика d5, мм

35
Высота h1, мм

77
Ширина C1, мм

13
Угол поворота α, °

9
Расстояние от краев r1smin, мм

0,6
Ширина W, мм

32
Пара трения

сталь по бронзе с подверженной спеканию PTFE
Диаметр сферы dK, мм

29
Наружный диаметр D, мм

35
Длина наконечника l4, мм

103,5
Направление резьбы

правая
Ширина B, мм

16
Внутренний диаметр d, мм

20
Динамическая нагрузка C, kН

31,6
Вес, кг

0,35
Статическая нагрузка C0, kH

60

Оставьте отзыв

* Ваше Имя

* Ваш e-mail

* Комментарий:

* Оценка

*Обязательные поля

Шарнирный наконечник SI20C ISB изготовлен из оцинкованной стали и имеет встроенный сферический подшипник. Обеспечивает надежное и плавное вращение. Не требует обслуживания.

Наконечник имеет пару скольжения сталь/спечённый бронзовый композитный материал с PTFE. Благодаря политетрафторэтиленовому слою снижен уровень трения. Не имеет уплотнения.

- Вид резьбы: внутренняя правая
- Внутренний диаметр: 20 мм
- Наружный диаметр: 53 мм
- Динамическая грузоподъемность: 31,6 кН
- Статическая грузоподъемность: 60 кН

Шарнирный наконечник SI20C ISB справляется с высокими механическими нагрузками в течение непродолжительного времени. Соответствует нормам качества ISO.

Аналоги

Артикул

Цена
Альтернативная маркировка FAG

GIR20UK

по запросу
Альтернативная маркировка INA

GIR20UK

по запросу

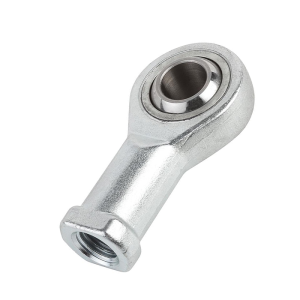

Альтернативная маркировка FLURO

EI20DFluro

3 119 руб.
